VLF Sinus 37是一种结构紧凑、性能可靠、便携的高性能中压电缆电缆超低频耐压试验和状态诊断综合测试系统（以下简称VLF 37）。

VLF 37测试系统除了具有交流和直流耐压试验外，还可以进行外护套测试和外护套故障精确定点（与跨步电压精确定点仪ESG NT结合使用）。

此外，可选配置具备内置tanDelta介损测量功能，可以对电缆绝缘老化状态进行评价。

        适用于额定电压10kV及以下电力电缆的交接试验、预防性试验和送电前确认试验。提前暴露故障隐患点，减少运行中的电缆突发性停电事故。

        系统功能

        n  DC直流耐压试验功能              n  用于单芯电缆外护套耐压试验

        n  VLF超低频耐压试验功能          n  用于交联电缆主绝缘耐压试验

        n  VLF超低频介损TD测试功能      n  用于电缆整体老化状态评价（选配功能）

        n  SFL外护套故障测试功能           n  用于电缆外护套故障定位

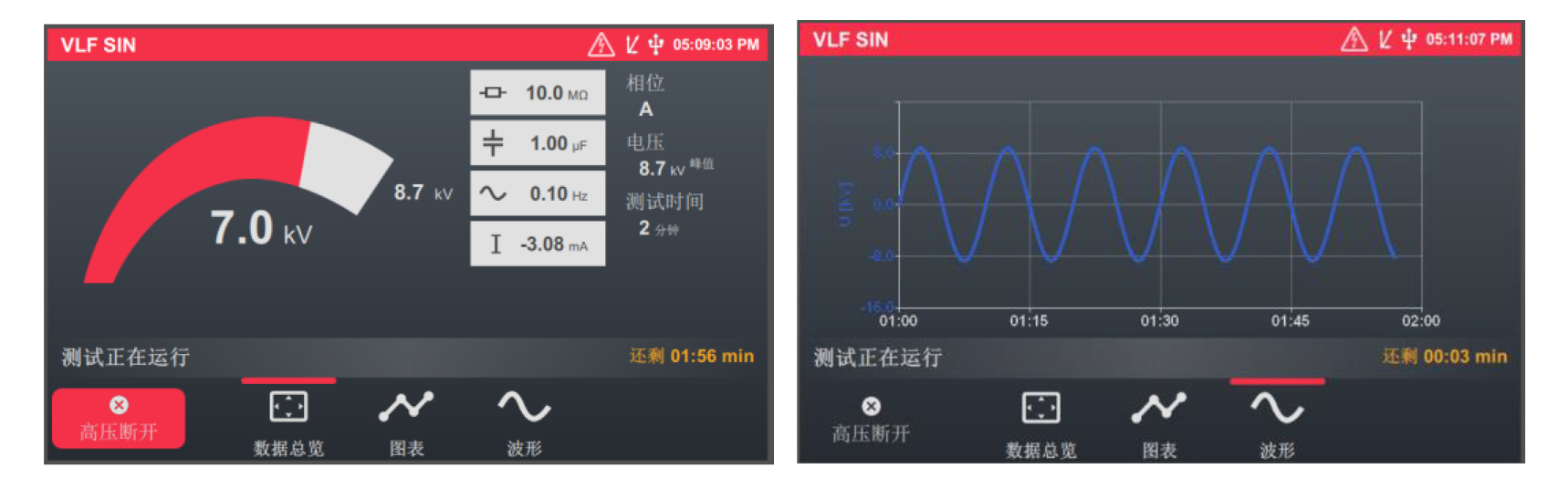

        便捷的人机交互界面

                                                                                                 参数选择界面

                                                                                                 设备试验界面

        功能特点

        n  主要功能：具有0.1Hz正弦交流耐压试验、电缆介损试验（选配）、外护套试验和外护套故障定位等测试功能；

        n  适用户外：同类Megger产品相比，体积小，超便携。连续测试周期，更适合于现场试验；

        n  大电容：最大可测电容达10 µF的电缆，系统根据电缆长度自动调整测试频率；

        n  操作简单：主机现场可单独操作，也可用计算机控制。系统配备了直观的显示屏和大存储器，自动储存所有测试数据；

        n  操作安全：具有自动放电功能，最大限度地保护用户安全。具有电缆负载检测和击穿识别功能，如果充电电流过高，可以自动停止测试并对测试对象进行放电；

        n  自动评估：介损测试结果，根据软件内置国内/国际标准IEEE 400.2 和Q/GDW11838-2018自动评价测试结果；

        n  生成报告：通过 USB 端口记录并拷贝数据，然后通过计算机软件MeggerBook RE轻松导出和处理以生成报告。用户可以立即或在稍后查看所有测试内容；

        n  可拓展设备：该系统还可与配置TanDelta老化状态评价附件和局部放电附件PDS62-SIN结合，轻松扩展为介损电缆老化状态评价和局放定位诊断系统，从而实现介损、局放、耐压三合一的状态检修系统。

        n  更加智能简洁的人机交互界面：彩色触摸大显示屏，通过简单的视觉命令，指导用户迅速完成整个测量过程，操作者可迅速掌握整台设备的操作。

        n  返回电压检测: 安全装置可以可靠检测高压输出端的返回电压，返回电压检测在高压生成启动时立即激活，并持续工作直至高压关闭。若在此期间检测到返回电压，系统将立即中断电压生成，并通过显示屏信息提示及持续蜂鸣音报警。同时，系统会防止高压输出端内部接地，以保护操作人员及设备安全。
