某火车站信号箱变Z2出线柜至某站间电缆绝缘阻值较低，为了保证安全供电，客户曾试图加压，
但是未击穿后只能送电，此次需要我们找到电缆缺陷位置。
测试时间：2026年5月中旬
测试背景：某火车站信号箱变Z2出线柜至某站间电缆绝缘阻值较低，为了保证安全供电，客户曾
试图加压，但是未击穿后只能送电，此次需要我们找到电缆缺陷位置。
测试地点：信号箱变；
测试人员：巴测电气团队人员；火车站工作人员；广州邦贝人员。

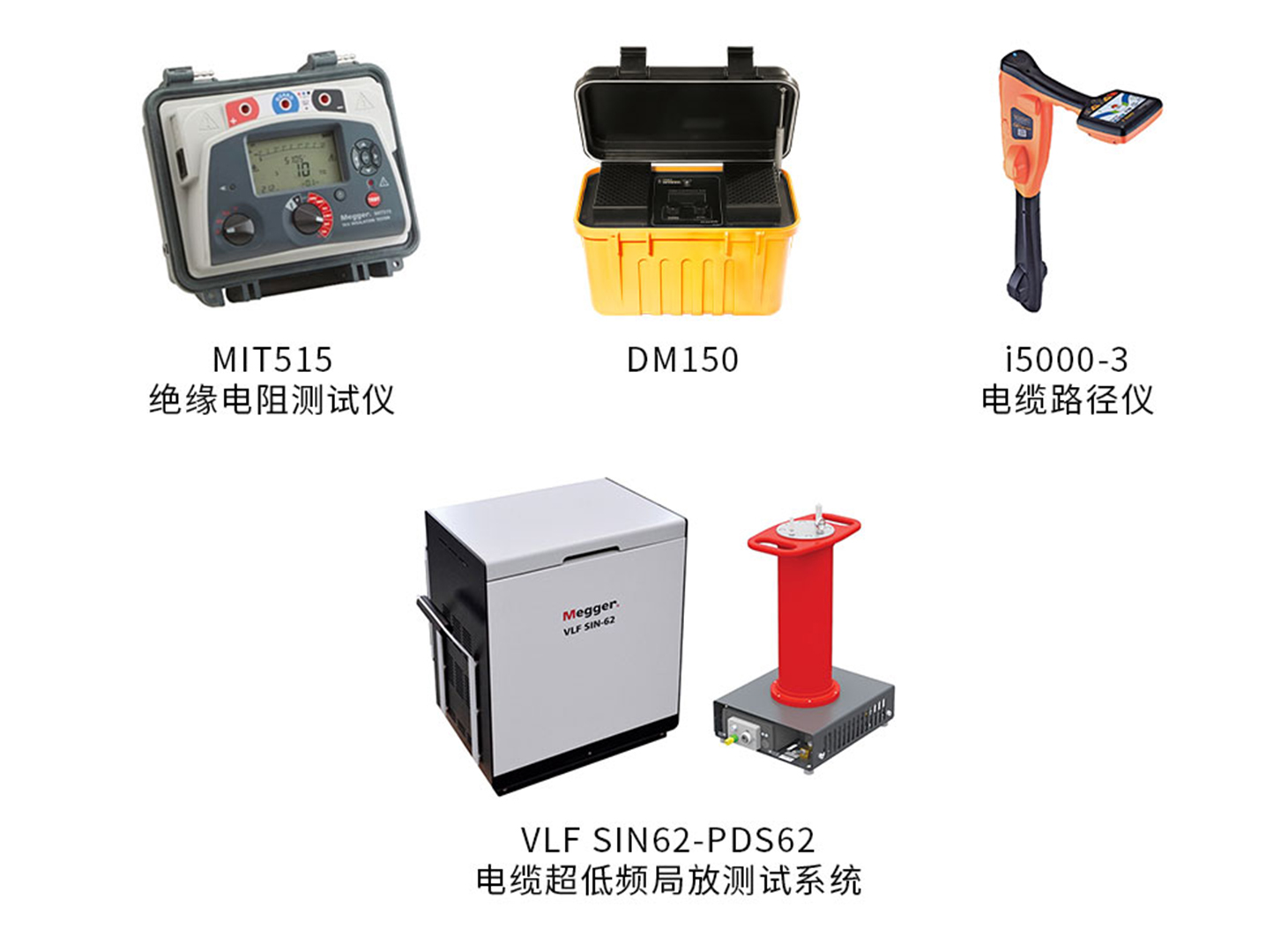

测试设备：MIT515绝缘电阻测试仪、VLF SIN62 PDS62电缆超低频局放测试系统、DM150、
i5000-3电缆路径仪等仪器。
被测电缆：电缆为10kV三芯电缆，全长约1833m（该长度是使用172m/us测试出来的）；直埋敷设，
并且跨越铁轨。
1、接头位置预定位：
由于该电缆绝缘很低，并且最后需要在现场找到接头实际位置，我们首先需要知道该电缆究竟
存在几个接头，因此，我们使用低压脉冲反射仪SX红黑夹子各夹一相，先对接头位置进行预定位。

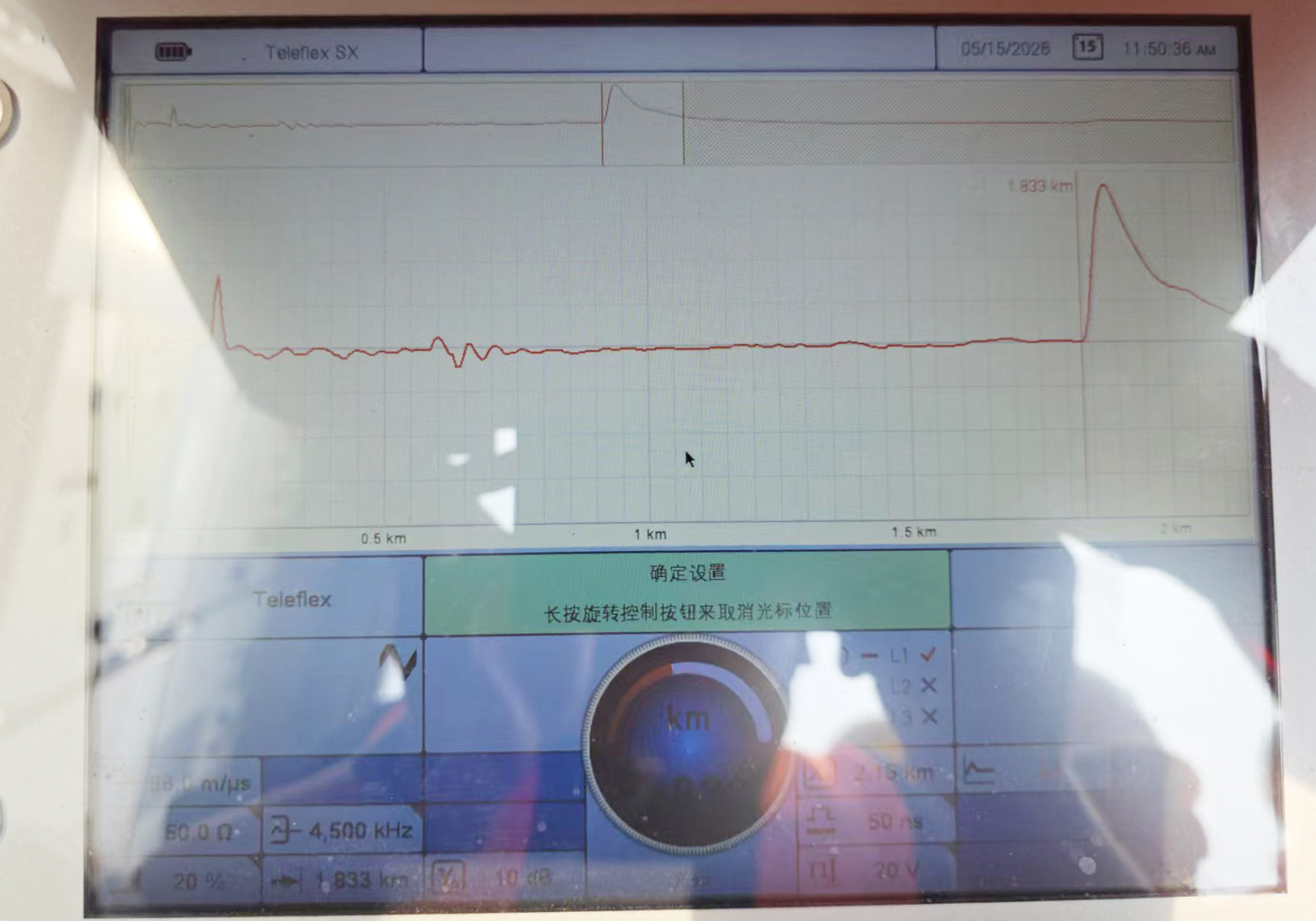

图1：低压脉冲图
结合客户介绍以及低压脉冲图，可以得到，该电缆至少存在5个接头，分别位于171米、589米、
1342米、1717米（双头）等，由于未带宽频阻抗，电缆绝缘阻值较低，可能未能将全部接头完全
定位出来。
2、绝缘电阻试验：

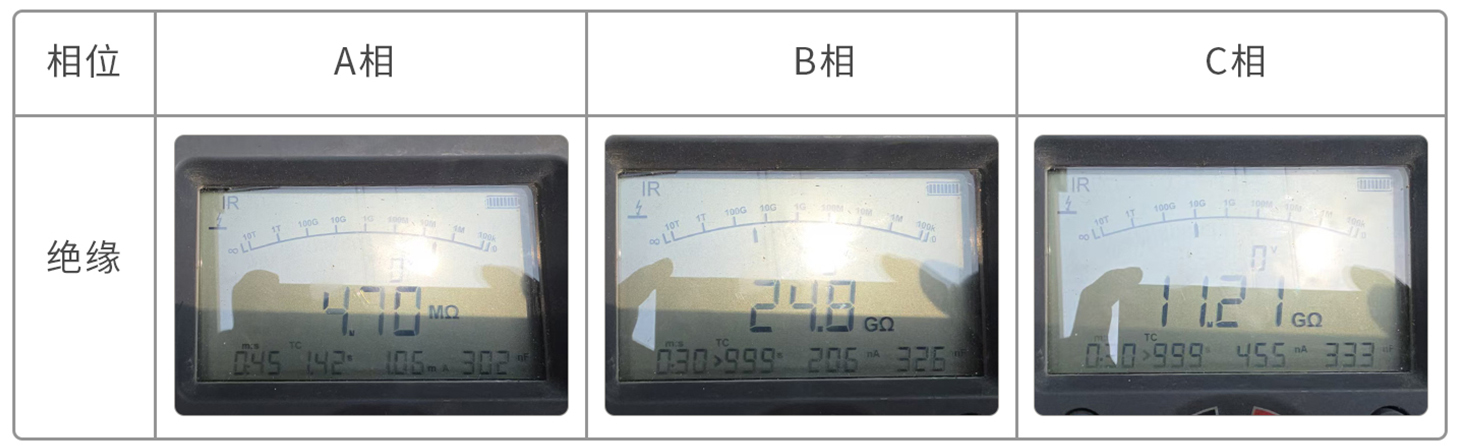

使用MIT515绝缘电阻测试仪进行绝缘试验，挡位选择5kV， 得到下表：其中B、C绝缘良好，
A相绝缘很低。
3、超低频局放测试
接下来进行电缆超低频局放试验，分别对A、B、C相进行局放试验，电缆绝缘很低，且该电缆是
跨越铁轨敷设，为了防止出线电缆击穿的风险，客户要求最高电压只能加到1.0U0进行试验。

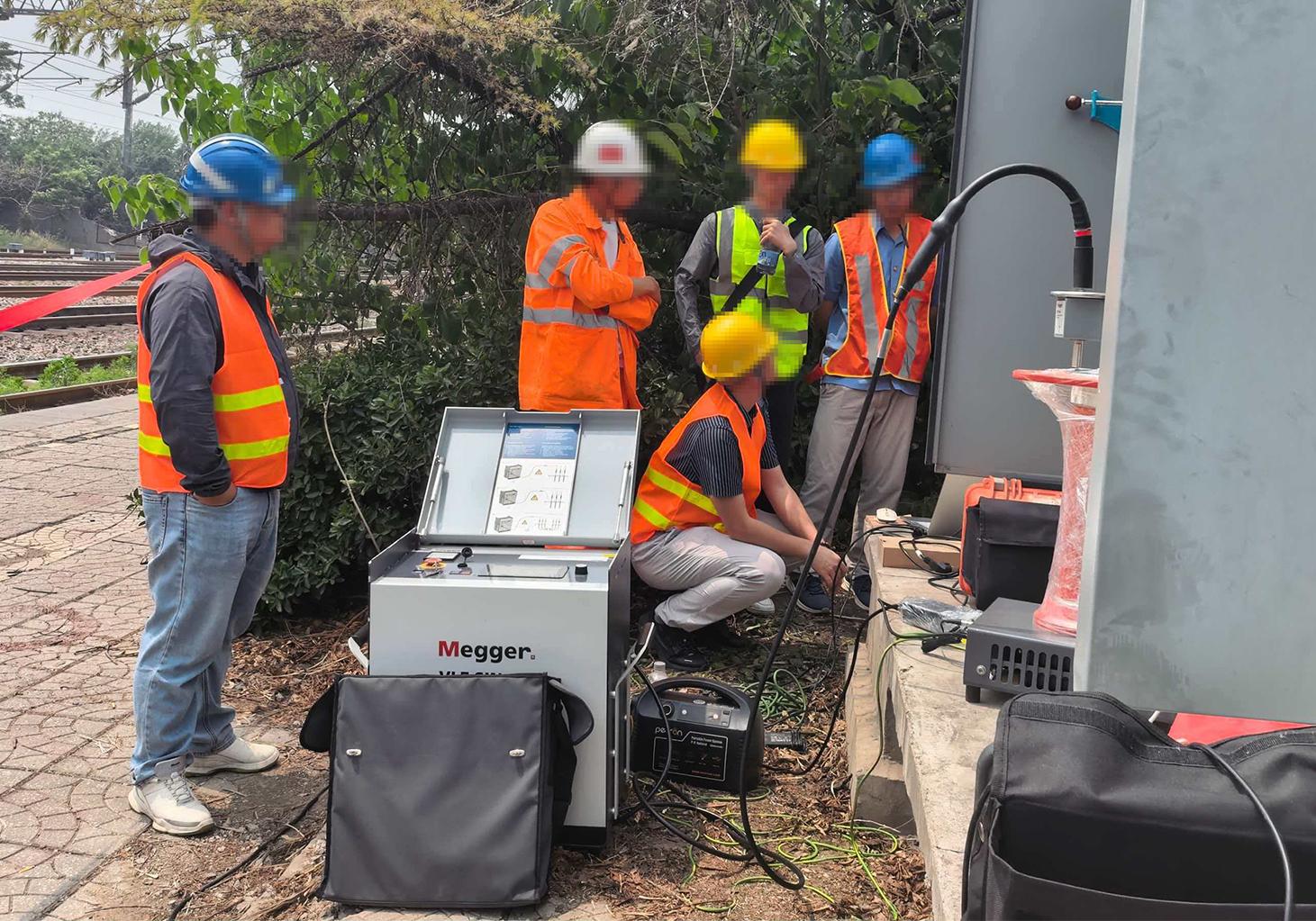

图2：局放试验现场
依次对A、B、C三相进行局放试验，电压分别为0.5、0.7、1.0Uo各2分钟，发现B、C相在1717米
接头处发现明显局放波形，放电量在800pC左右。该位置与客户介绍的接头位置基本一致。

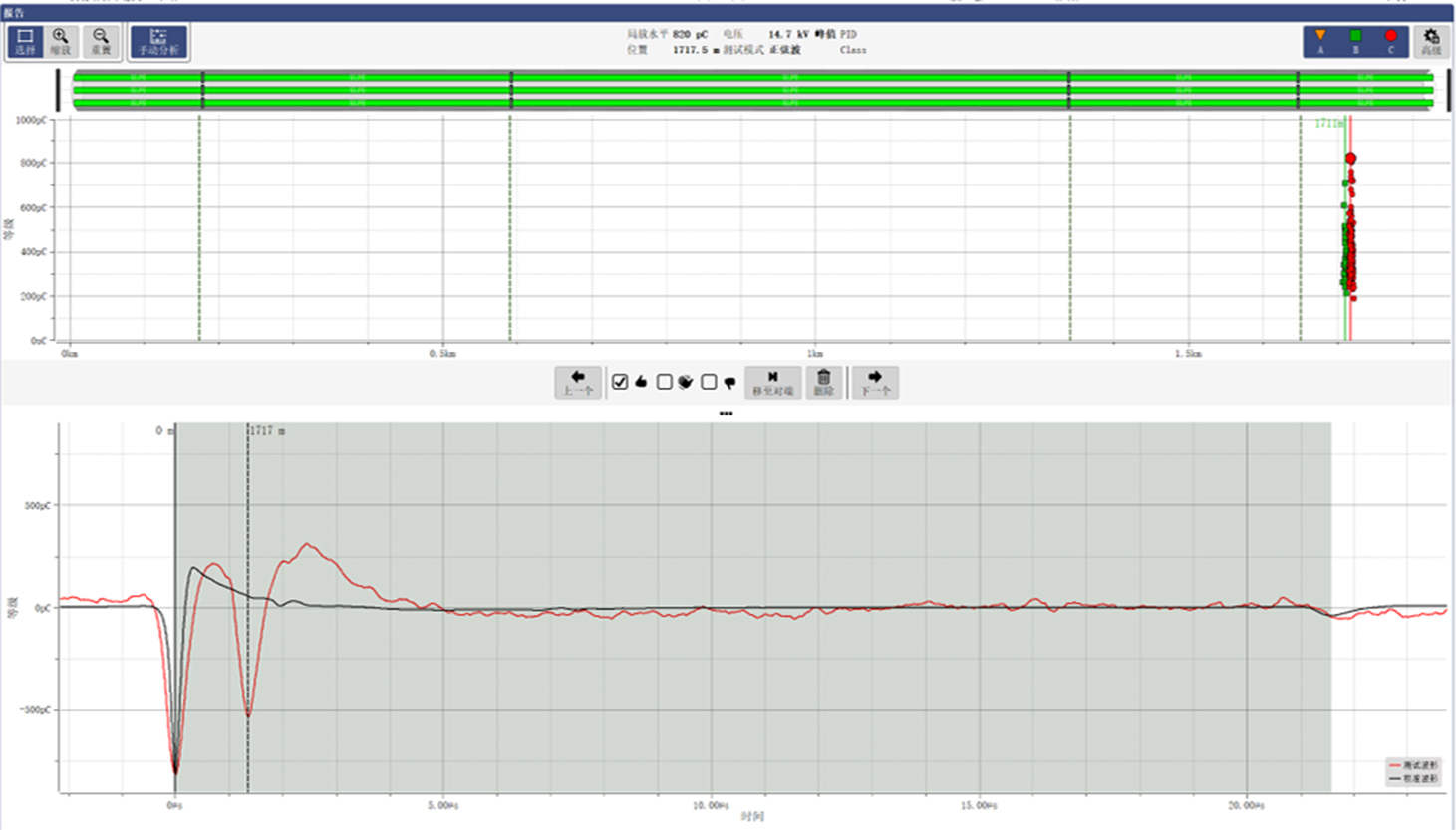

图3：800米出现局放
4、接头精确定位
由于该电缆已经敷设很多年了，运维单位虽然知道大概接头距离，但是准确位置不是很清晰，
所以须进行接头定位。电缆接头为预定位1717米已经非常明确，接下来进行中间接头精确定点。
使用大功率发射机DM150分别接AC相，末端AC相短接，使用音频绞合法配合接收机查找接头
位置。

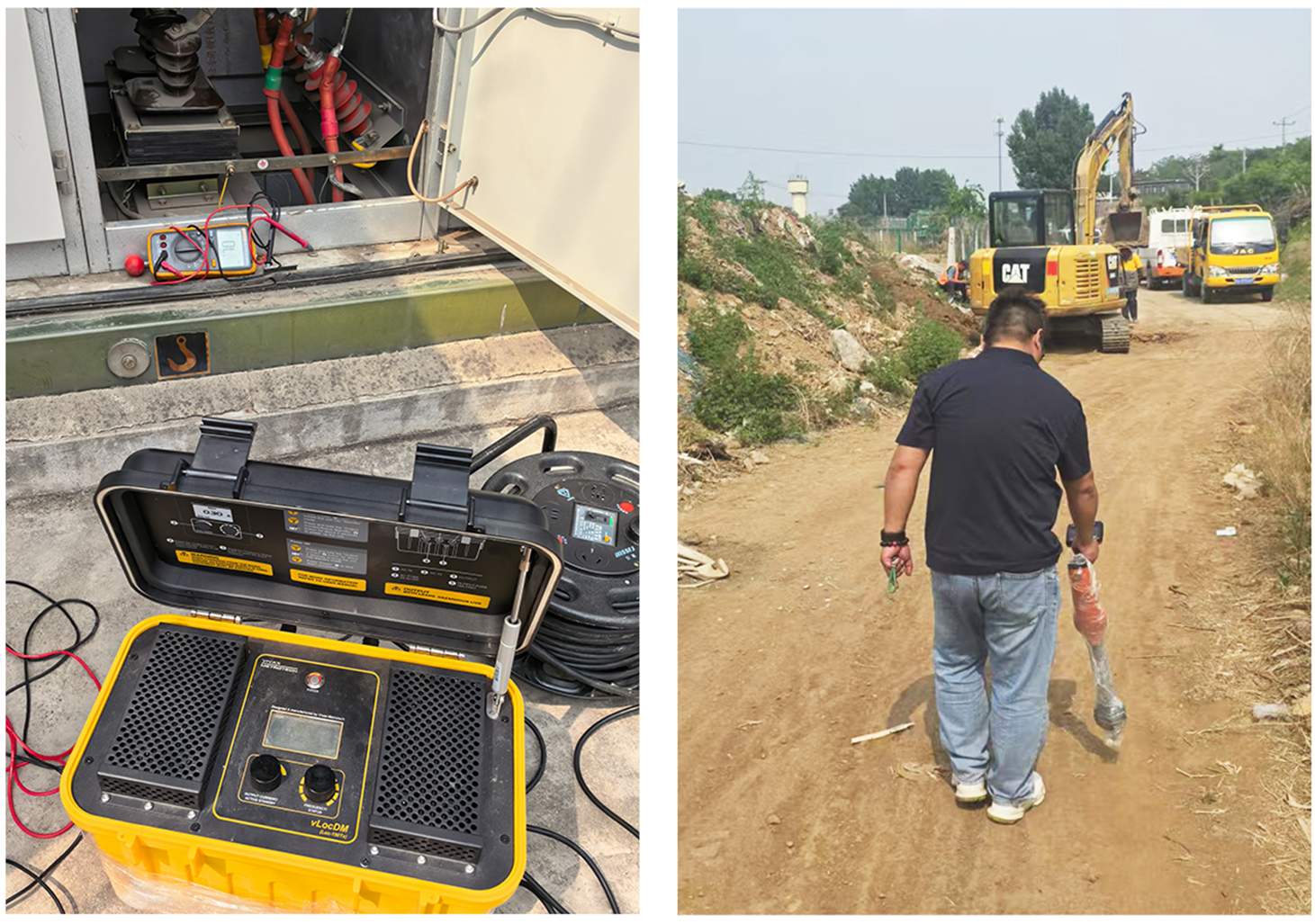

图4：路径查找与接头定位
在1717米位置，接收机出现明显信号异常点，确定此处位置就是中间接头位置，开始使用机械
对中间接头进行挖掘。

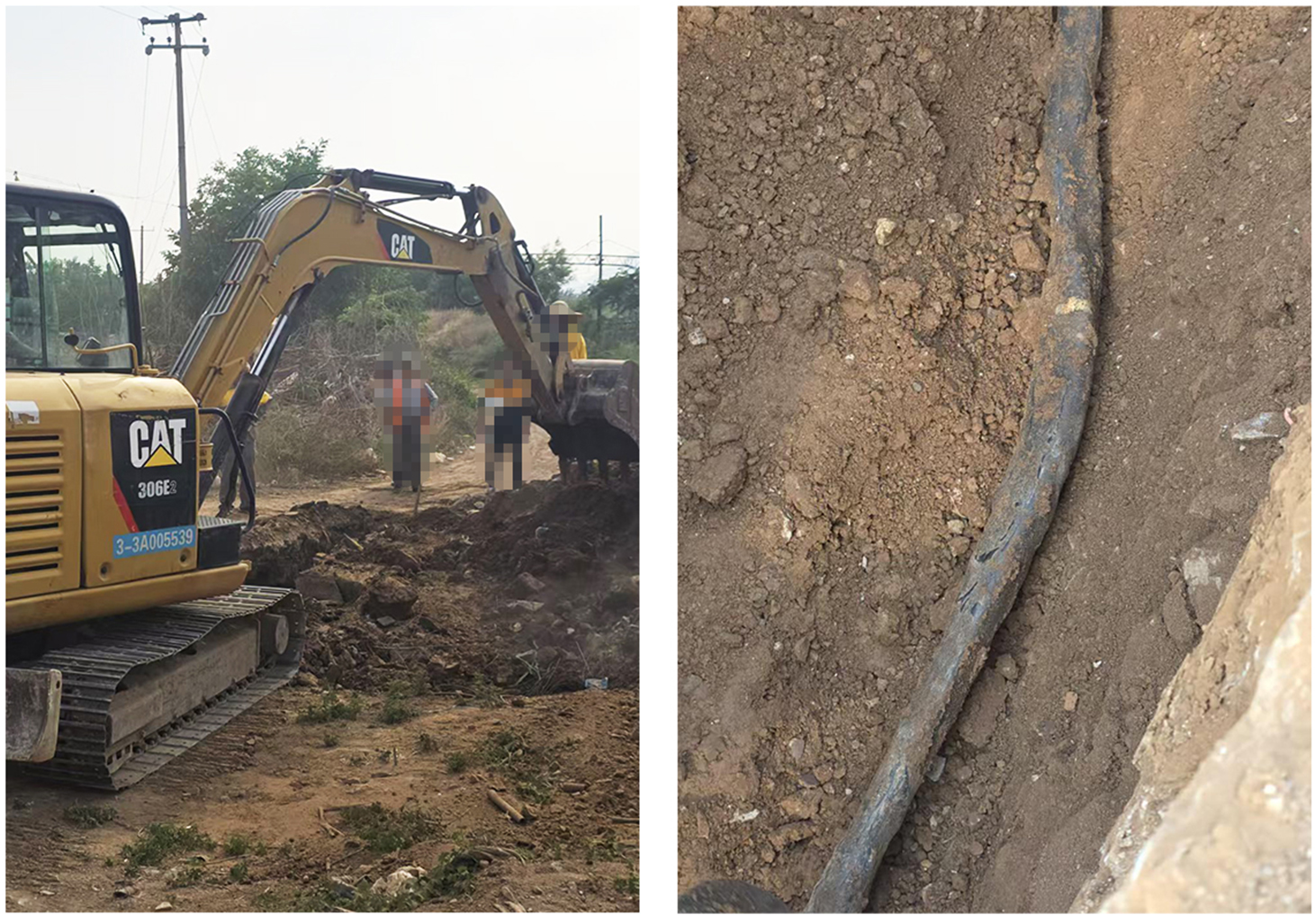

图5：中间接头挖掘现场
5、接头解剖

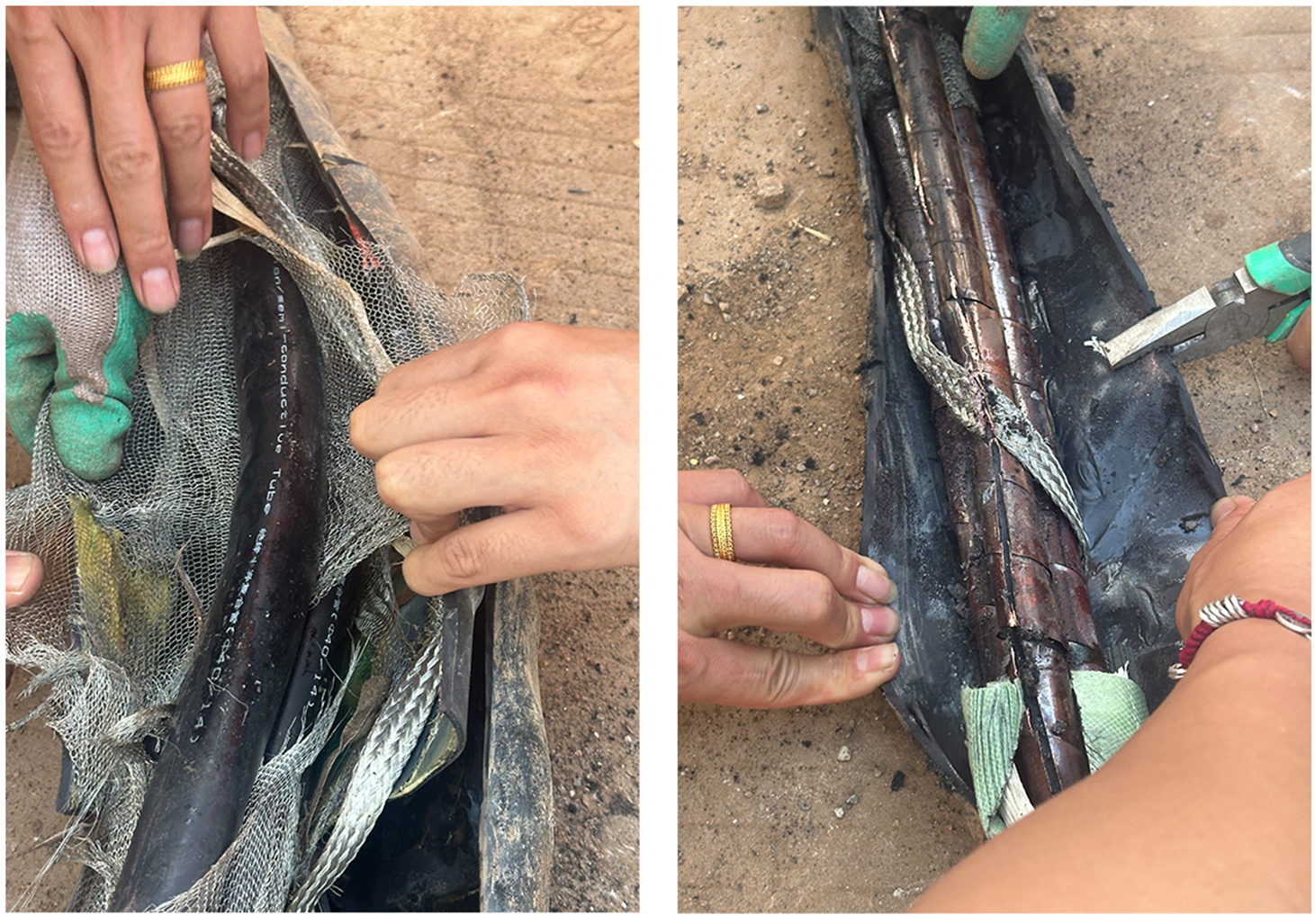

图6：现场解剖图
对该中间接头进行开断后，分别对该电缆两端分别对进行绝缘试验，绝缘明显上升，三相均达
到GΩ，缺陷排除。
