热销产品

HOT-SALE PRODUCT

01

PD SCAN局放带电检测系统

PD SCAN是Megger集团最新推出的手持式、预筛查、工具型专业仪器,适合对中压电力电缆或电力设备局部放电活动进行在线检测。其采用丰富的传感器技术(内置式/外置式),适合变电站或开关柜内各种电力设备。采用内置及外置TEV地电波传感器技术、内置超声及外置柔性超声技术对开关柜进行检测分析;采用高频HFCT传感器检测电缆局放,采用抛物线超声接收机进行户外电力设备局放检测,适合对户内、户外可看到的电力设备进行局放检测(比如绝缘子、电缆终端等)。

MORE+
02

H10主绝缘与电缆外护套综合故障测试仪

        HVB10电缆故障综合测试系统是德国赛巴2015年研制的电力电缆综合检测的智能解决方案,可实现电缆主绝缘故障预定位;外护套耐压试验与绝缘状态评价、外护套故障点预定位、外护套故障点精确定点四大功能。该系统满足中国GB50150-2016《电气设备交接试验标准》外护套耐压试验规程;采用领先的智能电压比较法进行电缆主绝缘及外护套预定位,预定位精度不再与远端短路线截面有关;精确定点采用创新的双极性跨步电压法,定点能力更简单、更快速、更准确。

MORE+
03

VLF34/45/62电缆老化状态评价系统

V-34/45/62电缆介损老化测试系统是德国赛巴四联法的重要组成部分,适合额定电压3kV-35kV电力电缆绝缘层停电状态检测与老化评价。采用独特的高压侧采样创新技术,智能级仪器,弱电控制强电,彻底消除了传统介损低压侧采样带来的误差。868MHz无线电数据传输,中文引导式菜单,现场可自动导出绝缘层老化状态评价报告。

MORE+
04

V- 34/45/62-PD电缆超低频综合测试系统

局部放电是国内外电力电缆界公认的最有效、最灵敏的评价指标。德国赛巴S-34/45/54/62 PD电缆超低频综合测试系统根据IEEE400.2-2013《1Hz以下有屏蔽电缆超低频现场测试导则》等国际规程,在成功研制智能级电缆超低频纯正弦波高压发生器的基上,凝结了2005年至今电缆振荡波局放、超低频局放中国现场测试经验,将停电电缆局放检测与定位检测仪做到行业极致,大大超越普通超低频局放产品。

MORE+
05

VLF CR-28/40智能型电力电缆0.1Hz交流耐压试验系统

VLF CR系列电缆0.1Hz试验系统输出波形满足IEEE400.2-2013国际标准,试验质量高,通过试验的电缆投运后5年内发生击穿的概率小于5%,仪器质量轻,方便携带,深受各国电缆运维部门喜爱。VLF CR-28适合10kV及以下电缆,VLF CR-40适合20kV及以下电缆,包括交接、预试、检修后试验。

MORE+
06

快捷20超低频电缆交流耐压试验系统

快捷20(Easytest20)为额定电压10kV及以下交联等挤塑绝缘、油纸绝缘电力电缆进行0.1Hz交流耐压试验,包括交接试验、预防性试验和送电前确认试验。通过开展交接试验和周期性预防性试验,把电缆里的薄弱点和设备隐患提前暴露出来,减少电缆突发性停电事故,确保安全、可靠供电。

MORE+
07

EZ12一体化电缆故障智能定位仪

根据中国电缆客户需求,德国赛巴向中国市场推出EZ系列一体化电缆故障定位仪。EZ产品将电缆故障定位仪需要的调压器、试验变压器、高压电容器、TDR脉冲反射仪等所有组件集成在一个箱子里,内置超大容量充电电池,非常适合现场野外作业。EZ系列覆盖的电缆故障类型包括:低阻接地、高阻接地、短路、断线、泄漏型、闪络型、间歇性等各种类型故障。EZ12主要解决380V低压、路灯、信号、控制电缆、3kV、6kV、10kV电缆等高低阻故障,输出电压0-12kV,最大放电能量500焦耳。

MORE+
08

S32车载式电力电缆故障定位系统

 S32车载式是德国赛巴SebaKMT的旗舰仪器,适用于380V-220kV电力电缆各种疑难故障的快速准确定位。S32车载式可安排在IVECO依维柯、福特全顺、江铃、江淮瑞风等工程车内,适合于地级或县级城市电缆故障后的快速移动和快速抢修,大大降低一线电力职工劳动强度,配备车载野外照明灯、空调、安全地板。

MORE+
01

FL10/FL50/FL200电缆死接地故障定位系统

在电力电缆故障定位中,有一类故障精确定点非常困难,就是当故障绝缘电阻在0.0-10.0欧姆之间时,采用冲击放电时故障点处的导体对系统地无法放电,地面上听不到任何放电声音,俗称死接地、永久性接地或超低阻电缆故障,声磁同步法不能奏效。赛巴FL50/FL200系统是解决这类故障的理想仪器。

MORE+
02

NIM1000电网阻抗在线监测仪

NIM1000是德国赛巴公司在低压380V智能配电网在线检测领域的新产品。NIM1000根据CBM状态检修、预防性在线监测先进理念,帮助380V低压配网运检单位在线监测10次以下谐波下阻抗,发现隐藏的设备瑕,使隐性缺陷的一提前暴露。

MORE+
03

TDR2050/TDR1000/3电缆脉冲反射仪

TDR2050是英国梅格Megger著名双通道彩屏脉冲反射仪,最大量程20km,可同时接入两相进行比较;低压脉冲法工作原理,适合380V-500kV电缆低阻接地、低阻短路、断线等故障的快速预定位。TDR2050同时可作为权威检测仪用于新设电缆工程核算,使电缆全长获得甲乙双方认可。在振荡波电缆局放测试中,T2050可用来检测电缆接头位置,特别适合检测没有竣工资料或丢失图纸的新接收电缆。

MORE+
04

S32,手推车式电力电缆故障定位系统

德国赛巴著名的S32电缆故障定位手推车是世界上销量最高的型号,适合380V-220kV电缆故障的快速准确定位,内置ARM弧反射法经典滤波器,精确协调电弧与SX智能脉冲反射仪的作用时间,确保您轻松得到高低阻电缆故障预定位波形。新版S32系统增加0-16kV,1750J@16kV;0-8kV,1750J@8kV中残压、低残压的高压冲击发生器,使您面对越来越多的隐形外力破坏低阻故障时仍能获得最高达1750焦耳的冲击能力,放电声音汹涌澎湃,精确定点简单快速。新版S32还增加直流脉动输出功能,支持ESG NT精确定点,使您拥有低压电缆和外护套故障精确定点的双方案。

MORE+
05

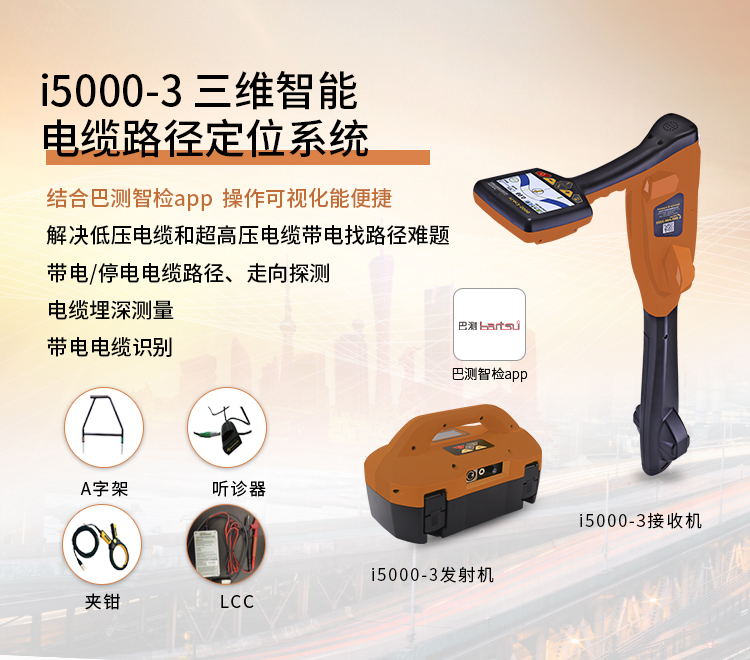

BC-i5000路径定位仪

美国麦测BC-i5000适合带电、停电电缆路径精密定位、测深和带电识别。可选附件LCC滤波器自动滤除400V以下被测电缆电压,开创了带电电缆化夹钳法为直连法的新时代,信号更强大,定位更精确。

MORE+
06

CI电缆识别

CI适合目标电缆为停电电缆,其识别结果可以作为电缆锯割的依据。从一束电缆中准确地识别其中一根目标电缆,是电力工程师和电缆工经常遇到的技术问题,电缆识别的目的是为了避免误锯带电电缆带来的严重事故。电缆识别需要专业人员从目标电缆两端开始,必须保证设备双重编号准确无误。无论现场人员记忆多么可靠,都不能代替专业仪器的识别。CI应用新一代正交脉冲电流法技术,在 CI夹钳箭头指向目标电缆远端的前提下,当 CI接收机发光二极管指示灯为绿色,则就是您的目标电缆;如果指示灯为红色或任何灯都不亮,则就是非目标电缆。

MORE+

售后服务

AFTER-SALE MAINTENANCE

质保查询

WARRANTY QUERY

01

S32电缆故障测试报告

 测试过程:一、判断故障性质使用2500V摇表,测得B、C两相相对地绝缘为5MΩ和2MΩ,A相对滴绝缘为0MΩ。继续改用万用表对A相进行阻值测试,得出绝缘电阻为550Ω。阻值<1000Ω,判断为A相对地低阻故障。二、预定位接线方法:由于电缆故障为低阻故障,因此使用低压脉冲法即可得出故障距离。电缆全长及故障距离测试a.将T-sx拆下,单独使用低压脉冲测试法进行测试,将低压脉冲L1端口红黑夹子分别接在A相和屏蔽层之间,L2端口红黑夹子分别接在B相和屏蔽层之间,启动Teleflex低压脉冲模式,得出漂亮的电缆全长波形和故障波形,如下图所示:全长为蓝色波形,光标指示在253.5m,波形向上突起;红色为故障波形,光标指示在181.6m,波形向下。屏幕波形观察方法:自左向右看,屏幕上波形的分叉点即为故障波形。 三、路径定位班组人员知道电缆的大概路径走向,并且目前没有配备BC-i5000专用电缆路径仪,因此没有进行路径定位。 四、精确定点将S32高压输出电缆高压正负极分别接故障A相和屏蔽层地线(地线不拆,负 极必须接地);仪器黄绿色连接线保护接地。调整为高压冲击模式,将高压设置在20kV,每5s冲击一次。使用T16+精确定点仪在180多米附近进行声磁时间差探测,查找到故障点位置。通过测试,轻松听到故障点声音,找到故障点的位置。然后终止测试,客户使用挖掘机在指定故障点上方进行开挖工作,在班组人员的陪着下,迅速找到了 电缆故障点的位置。 总结:此次故障为一般接头长埋地下潮湿进水导致的故障,使用S32高端电缆故障测试仪,测试过程仅半小时,大大节约了电缆故障查找的时间,为电缆快速抢修提供了必要的设备基础,减少了班组人员的工作时间,提高了工作效率。

02

S32电缆故障测试报告

测试过程:一、判断故障性质使用2500V摇表,测得B、C两相相对地绝缘为5MΩ和2MΩ,A相对滴绝缘为0MΩ。继续改用万用表对A相进行阻值测试,得出绝缘电阻为550Ω。阻值<1000Ω,判断为A相对地低阻故障。二、预定位接线方法:由于电缆故障为低阻故障,因此使用低压脉冲法即可得出故障距离。电缆全长及故障距离测试a.将T-sx拆下,单独使用低压脉冲测试法进行测试,将低压脉冲L1端口红黑夹子分别接在A相和屏蔽层之间,L2端口红黑夹子分别接在B相和屏蔽层之间,启动Teleflex低压脉冲模式,得出漂亮的电缆全长波形和故障波形,如下图所示:全长为蓝色波形,光标指示在253.5m,波形向上突起;红色为故障波形,光标指示在181.6m,波形向下。屏幕波形观察方法:自左向右看,屏幕上波形的分叉点即为故障波形。 三、路径定位班组人员知道电缆的大概路径走向,并且目前没有配备BC-i5000专用电缆路径仪,因此没有进行路径定位。 四、精确定点将S32高压输出电缆高压正负极分别接故障A相和屏蔽层地线(地线不拆,负 极必须接地);仪器黄绿色连接线保护接地。调整为高压冲击模式,将高压设置在20kV,每5s冲击一次。使用T16+精确定点仪在180多米附近进行声磁时间差探测,查找到故障点位置。通过测试,轻松听到故障点声音,找到故障点的位置。然后终止测试,客户使用挖掘机在指定故障点上方进行开挖工作,在班组人员的陪着下,迅速找到了 电缆故障点的位置。 总结:此次故障为一般接头长埋地下潮湿进水导致的故障,使用S32高端电缆故障测试仪,测试过程仅半小时,大大节约了电缆故障查找的时间,为电缆快速抢修提供了必要的设备基础,减少了班组人员的工作时间,提高了工作效率。

03

S32电缆故障测试报告

测试过程:一、判断故障性质使用2500V摇表,测得B、C两相相对地绝缘为5MΩ和2MΩ,A相对滴绝缘为0MΩ。继续改用万用表对A相进行阻值测试,得出绝缘电阻为550Ω。阻值<1000Ω,判断为A相对地低阻故障。二、预定位接线方法:由于电缆故障为低阻故障,因此使用低压脉冲法即可得出故障距离。电缆全长及故障距离测试a.将T-sx拆下,单独使用低压脉冲测试法进行测试,将低压脉冲L1端口红黑夹子分别接在A相和屏蔽层之间,L2端口红黑夹子分别接在B相和屏蔽层之间,启动Teleflex低压脉冲模式,得出漂亮的电缆全长波形和故障波形,如下图所示:全长为蓝色波形,光标指示在253.5m,波形向上突起;红色为故障波形,光标指示在181.6m,波形向下。屏幕波形观察方法:自左向右看,屏幕上波形的分叉点即为故障波形。 三、路径定位班组人员知道电缆的大概路径走向,并且目前没有配备BC-i5000专用电缆路径仪,因此没有进行路径定位。 四、精确定点将S32高压输出电缆高压正负极分别接故障A相和屏蔽层地线(地线不拆,负 极必须接地);仪器黄绿色连接线保护接地。调整为高压冲击模式,将高压设置在20kV,每5s冲击一次。使用T16+精确定点仪在180多米附近进行声磁时间差探测,查找到故障点位置。通过测试,轻松听到故障点声音,找到故障点的位置。然后终止测试,客户使用挖掘机在指定故障点上方进行开挖工作,在班组人员的陪着下,迅速找到了 电缆故障点的位置。 总结:此次故障为一般接头长埋地下潮湿进水导致的故障,使用S32高端电缆故障测试仪,测试过程仅半小时,大大节约了电缆故障查找的时间,为电缆快速抢修提供了必要的设备基础,减少了班组人员的工作时间,提高了工作效率。

资源中心

TECHNICAL RESOURCES

新闻中心

NEWS CENTER

12-10

2018

巴测公司参加全国第九次电力电缆运行经验交流会

2012年11月22日至24日巴测电气(上海)有限公司参加了位于上海佘山风景区的“全国第九次电力电缆运行经验交流会”。在为期两天的会议期间,巴测代表参加了A组制造检验、C组运行维护的专题讨论。巴测介损34系统和介损54系统的高压侧采样、十万分之一高分辨率(0.001%)、四川某研究院10kV电缆老化状态评价的实测案例给予会专家留下了深刻印象。 在11月23日上午大会专题报告中,西安交通大学电气工程学院教授、IEEE高级会员曹晓珑先生做了《从2012Cigre巴黎会议看电力电缆运行技术的新发展》的技术报告,指出“我国电力电缆专业从细节和微观角度深入分析的论文和研究较多,获取的是战术红利;而从宏观上获得的战略红利比较少。”全国电力电缆运行经验交流会是原武汉高压研究所老一辈电缆专家于1956年创办。2012年国家电网公司对科研单位重组整合,原武汉高压所电缆专业整合回归中国电力科学研究院。本次会议由中国电科院主办,在电力电缆设计制造、安装敷设、运行维护、故障定位测寻等方便进行了深入交流,取得了圆满成功。       巴测电气(上海)有限公司有2篇专业论文通过本次全国电缆交流会专家委员会的审核,分别刊登在论文集第532页和第521页。这2篇文章从配电电缆绝缘层状态评价实测、IEEE400-D11-2012国际规程修订与技术发展趋势,介绍了巴测产品在整体把握配电电缆设备健康状态、定量评价电缆绝缘层老化程度、掌握本单位管辖三种类别电缆设备清单的最新成果。

12-10

2018

赛巴产品进军世界之巅、仙居之地---拉萨 德国品质

2015年,电力电缆运维检修解决方案顶级制造商德国赛巴sebaKMT产品首次规模性进入世界之巅、仙居之地---西藏拉萨。国网西藏电力公司一直以来备受国家重视,是西藏自治区的标杆性企业。此次出资购买德国赛巴sebaKMT产品,将国际最先进产品引进青藏高原,配备给拉萨、林芝、日喀则电力公司,为西藏电力快速抢修提供了坚实的保障。2015年7月,在西藏电科院的精心组织下,拉萨、林芝、日喀则供电公司数十人齐聚拉萨,巴测商贸(上海)有限公司、(德国赛巴SebaKMT公司产品中国销售代表处)技术人员对真实电缆故障现场城河1#分支箱进行了电缆故障原理讲解、实际操作培训、故障定位查找。电缆故障定位快速定位可分为四步:绝缘测试、预定位、路径定位、精确定点(忙于现场仅拍摄前两步骤)很快,启动S32电缆故障定位系统,仪器自动得出全长540m;加压至18kV,放电,预定位结束,故障点在220m左右。仅有两条波形,分叉点极为明显(分叉点即为故障点),瞬间,经过培训后的班组人员耳目一新,均能指出电缆故障点的位置。供电检修人员感觉到以前使用国内传统技术脉冲电流法看波形,需要有非常强的专业知识和经验才能很好的掌握波形,现在好了,不再为找故障而担心了!接着,三台T16+迅速向220m附近靠拢,大约180m处停下,将T16+传感器贴近地面,进行声音和磁场的探测。此时,探测工作还没真正开始,前方的班组师傅已经开始呼喊,前面院子里听到“咚---咚---咚”的放电声,全体人员迅速赶到声源点。打开盖板,发现电缆是电缆接头故障,产生明显的放电火花,故障点找到。在此,明显体现出S32自身的大能量放电声音的震撼。总结:经西藏电科院的介绍,之前一天,此次电缆故障测试设备交货的厂家并非德国赛巴sebaKMT公司一家。经过国网总公司的统一招标,某国产厂家通过价格优势中标交付了几套国产设备,同一现场,即使得到了预定位结果。花费很久的时间也没有精确定到故障点的位置。分析,可能有以下两个原因:1、国产设备滤波器不过关,故障预定位偏差或者不出波形的概率大2、高压设备放电能量较小,在故障点位置发出的击穿声音很小。3、声测法精确定点仪的噪音滤除能力较差,影响了真正故障点声音的分辨。电力电缆故障的快速查找解决,正验证了“工欲善其事,必先利其器”。德国赛巴sebaKMT公司拥有全球最悠久的技术研发积淀,雄厚的工业设计,严谨的做事风格,才造就了全球故障第一品牌的美誉。选择赛巴,就是国网“你用电,我用心”的“心”体现之一!
