风电电缆绝缘阻值偏低，三相不平衡，为了保证安全供电，客户需要查找缺陷接头
测试对象：某风电场升压站
测试地点：风电场
测试人员：巴测团队人员；风电场站工作人员

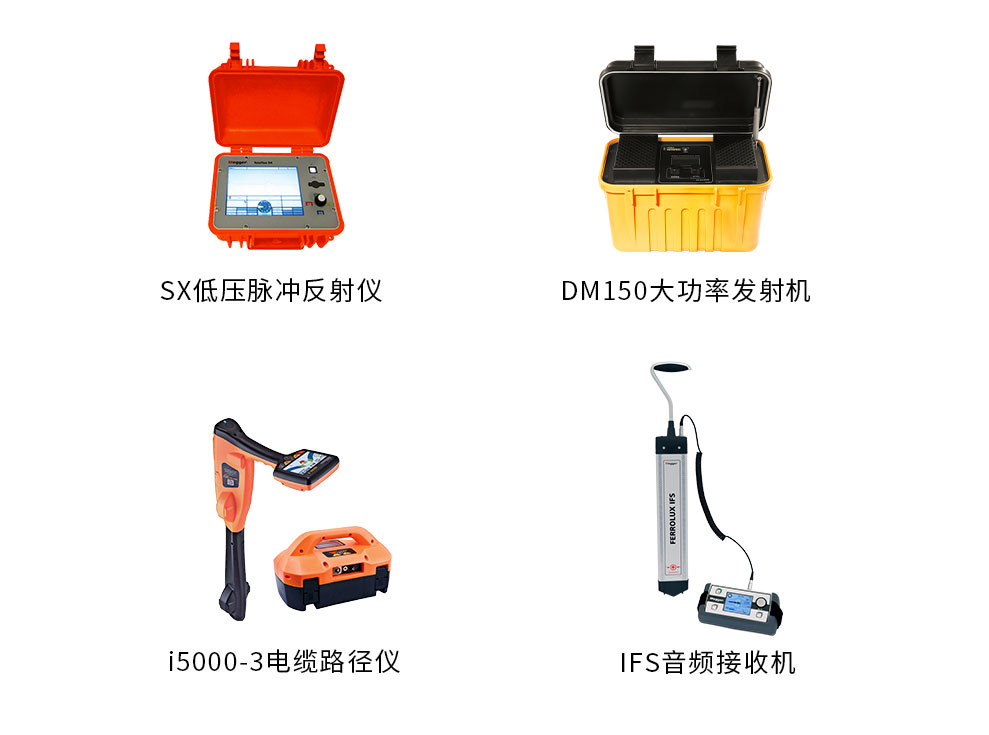

测试仪器：SX低压脉冲反射仪、 DM150大功率发射机、i5000-3电缆路径仪、IFS接收机
测试电缆：电缆为35kV三芯电缆，全长约2878km；全线直埋敷设、未预留接头井；
2025年已处理1.5公里后面2个中间接头进行处理，本次需要找到前面的中间接头并开挖重做中间接头
1、接头位置预定位
由于该电缆绝缘很低，并且最后需要在现场找到接头实际位置，我们首先需要知道该电缆究竟
存在几个接头，因此，我们使用低压脉冲反射仪SX红黑夹子各夹一相，先对接头位置进行预定位

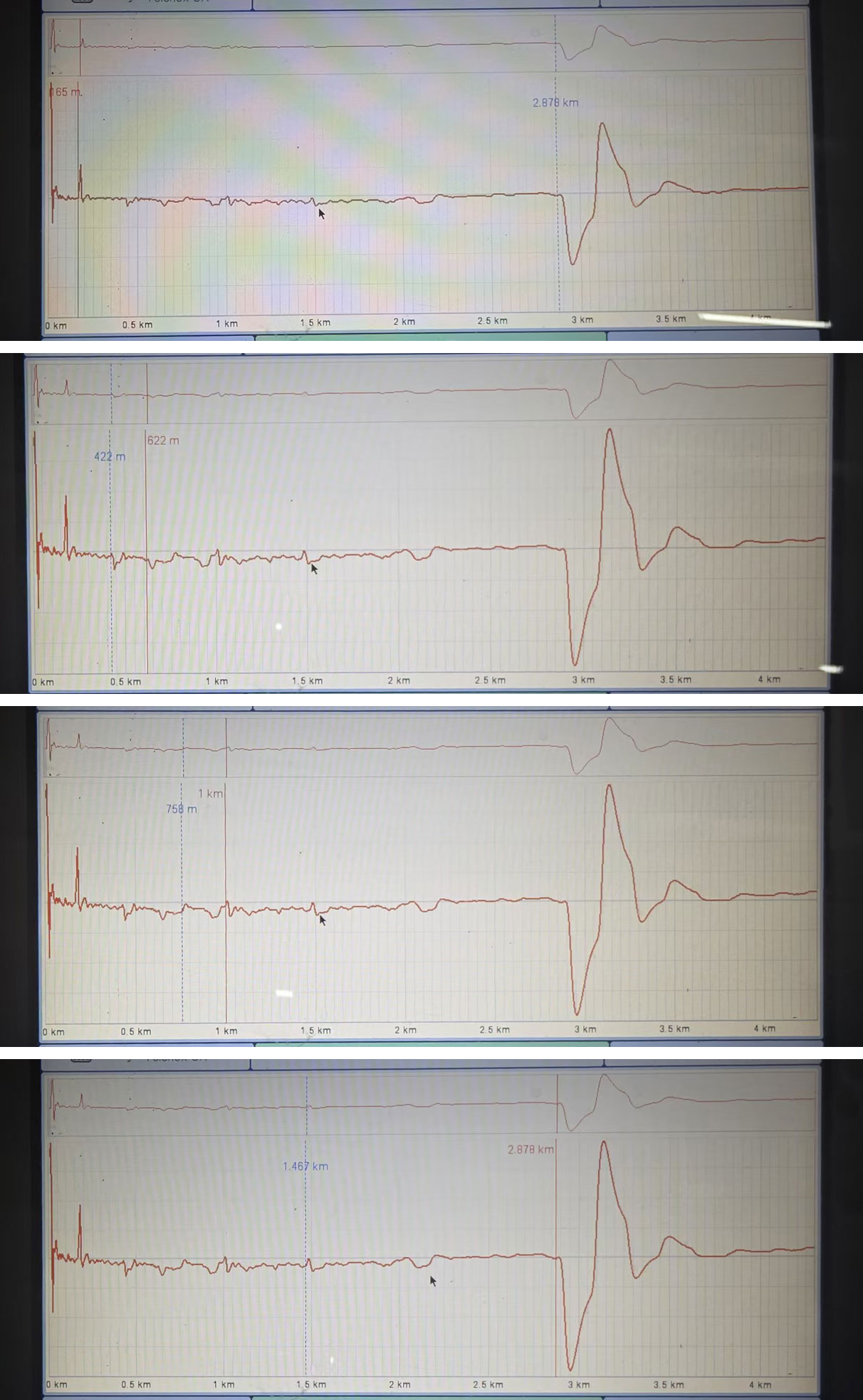

图1：低压脉冲图
结合低压脉冲图，初步判断，1.5km以前至少还存在5个中间接头，分别在165米、422米、
622米（疑似）、758米（疑似）、990米、1467米左右。
2、电缆中间接头查找
在电缆升压站，使用大功率发射机DM150，红夹子接A相，黑夹子接C相，电缆末端AC短接。
发射机采用640Hz频率，最大电流4A。同时将路径仪发射机红夹子接在B相，B相末端接地，
频率为8.19kHz，辅助查找电缆路径。

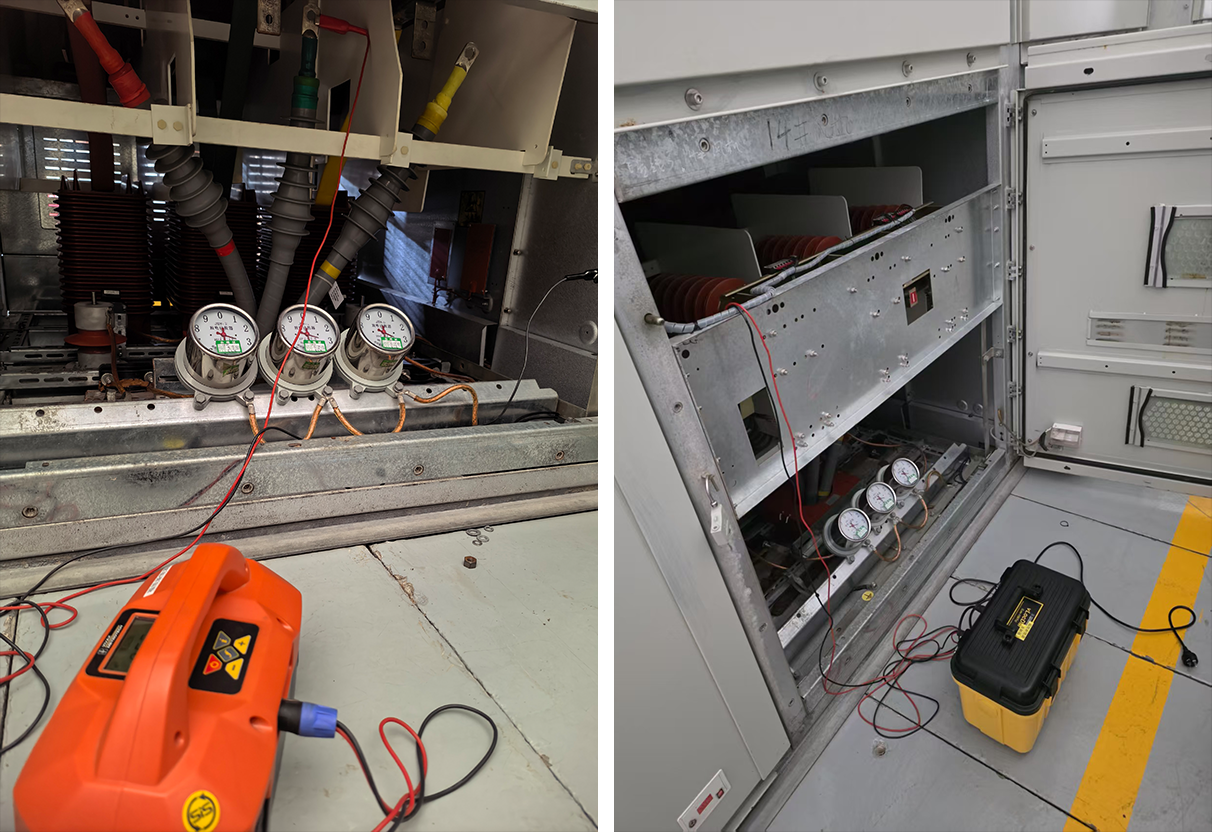

图2：发射机现场接线
首先对165米处中间接头查找,因此首先根据导航和地图到达大概位置。首先使用i5000-3电缆
路径仪接收机进行路径查找，确保接下来中间接头查找时，始终在电缆正上方。使用接收机
采用与DM150相同频率进行接头查找，在接头位置，接收机信号会发生突变，并且伴随音频
变化。最后在升压站围墙处发现中间接头特征变化，确定此处为中间接头。

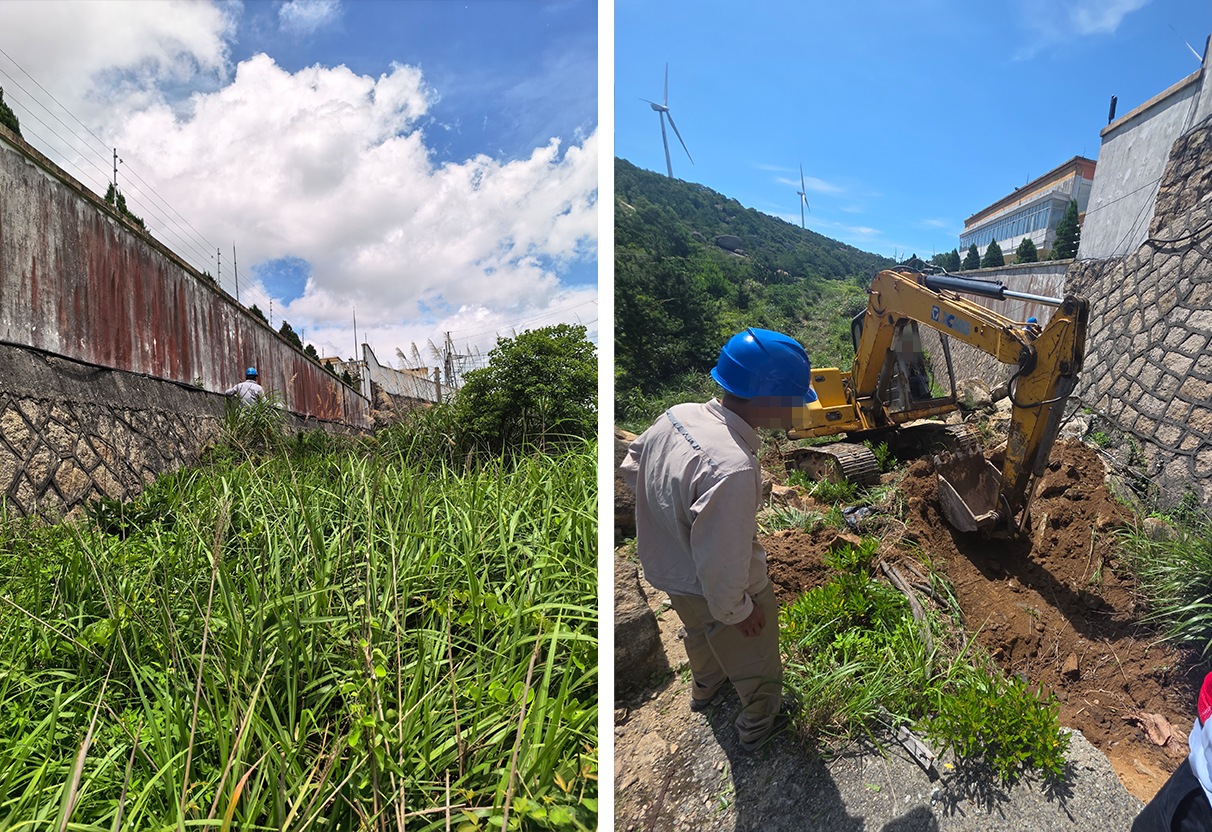

图3：165米中间接头查找

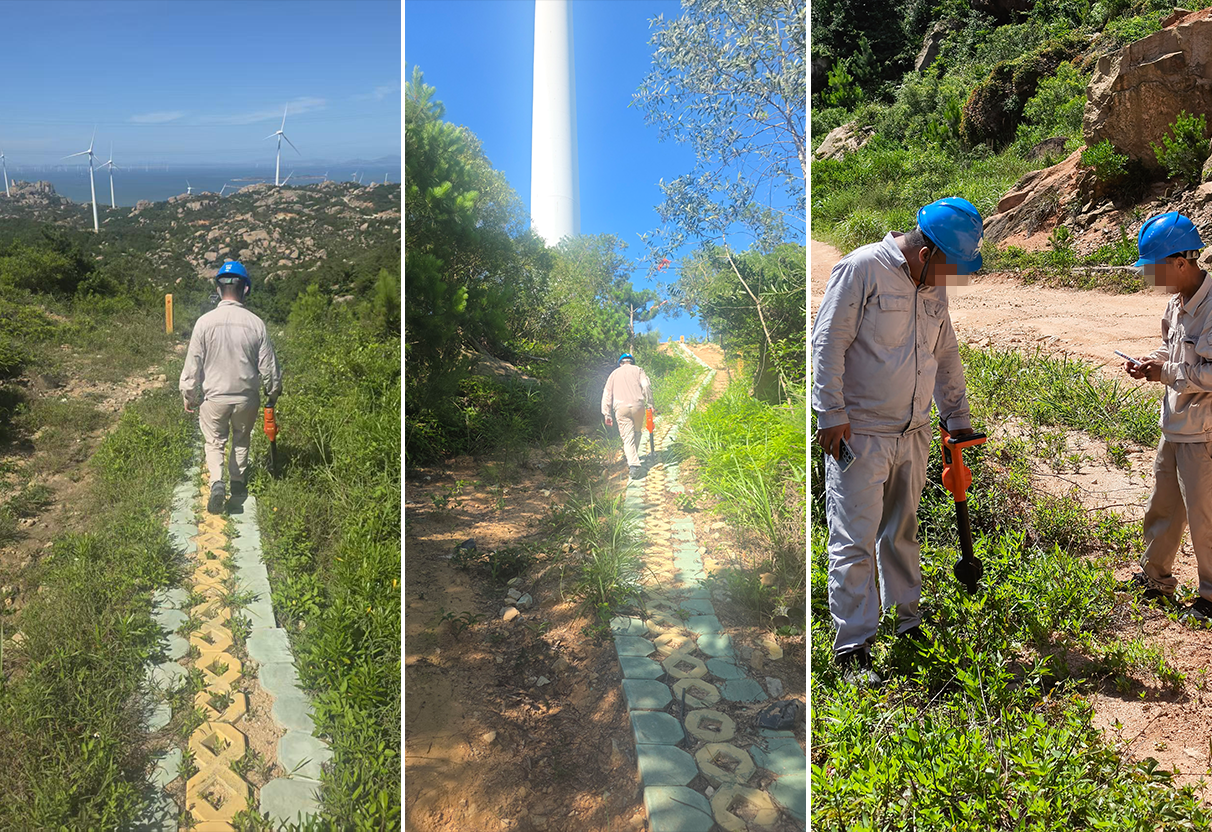

然后对依次对422米、622米、758米、990米、1467处中间接头查找,沿着电缆路径。一人
进行路径查找，一人负责接头查找，确保接下来中间接头查找时，始终在电缆正上方。
结合地图走到大概位置，结合深度变化，接收机发现中间接头特征变化，确定为中间接头，
经验证除了758米，其余均在中间接头。
图4：中间接头查找
3、中间接头挖掘与锯割
由于622/758/990米三个接头位置山谷没有进行挖掘，其余依次对定位的中间接头进行挖掘，
定位点据找到对应中间接头，用时2天。

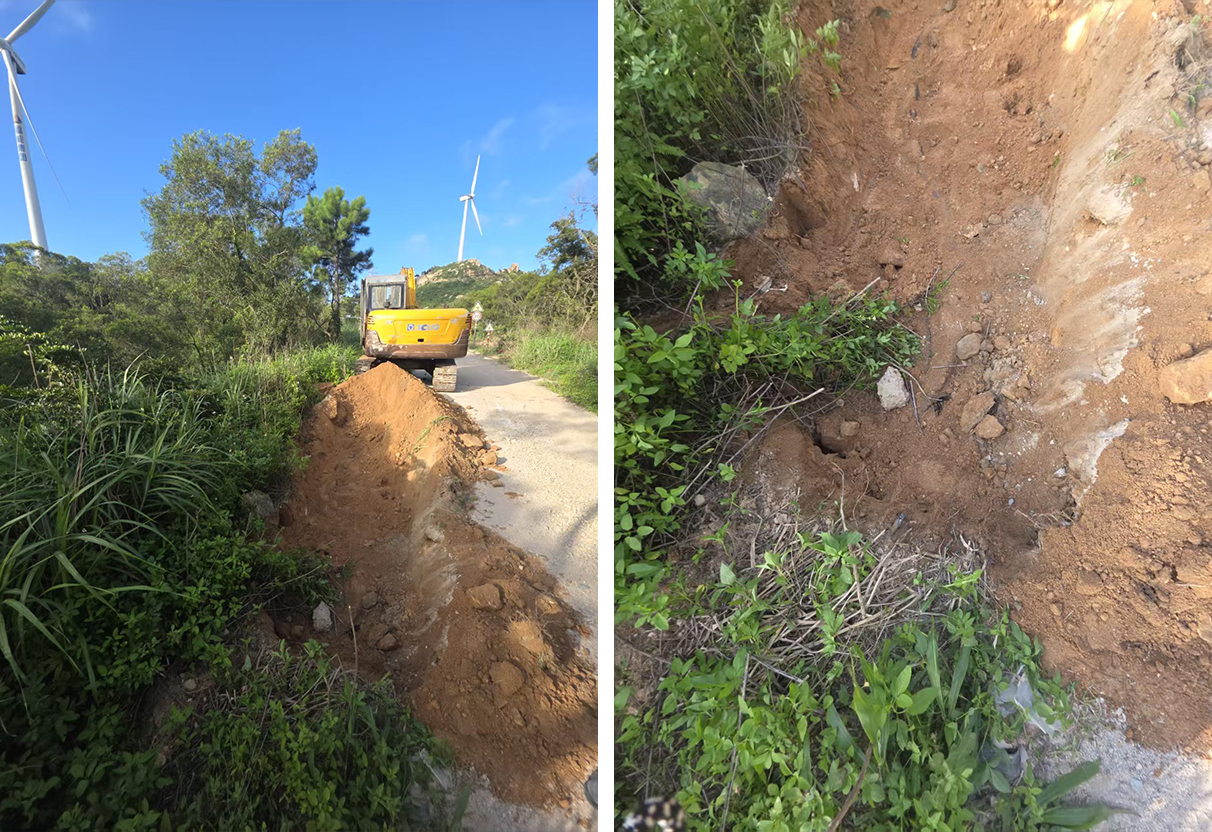

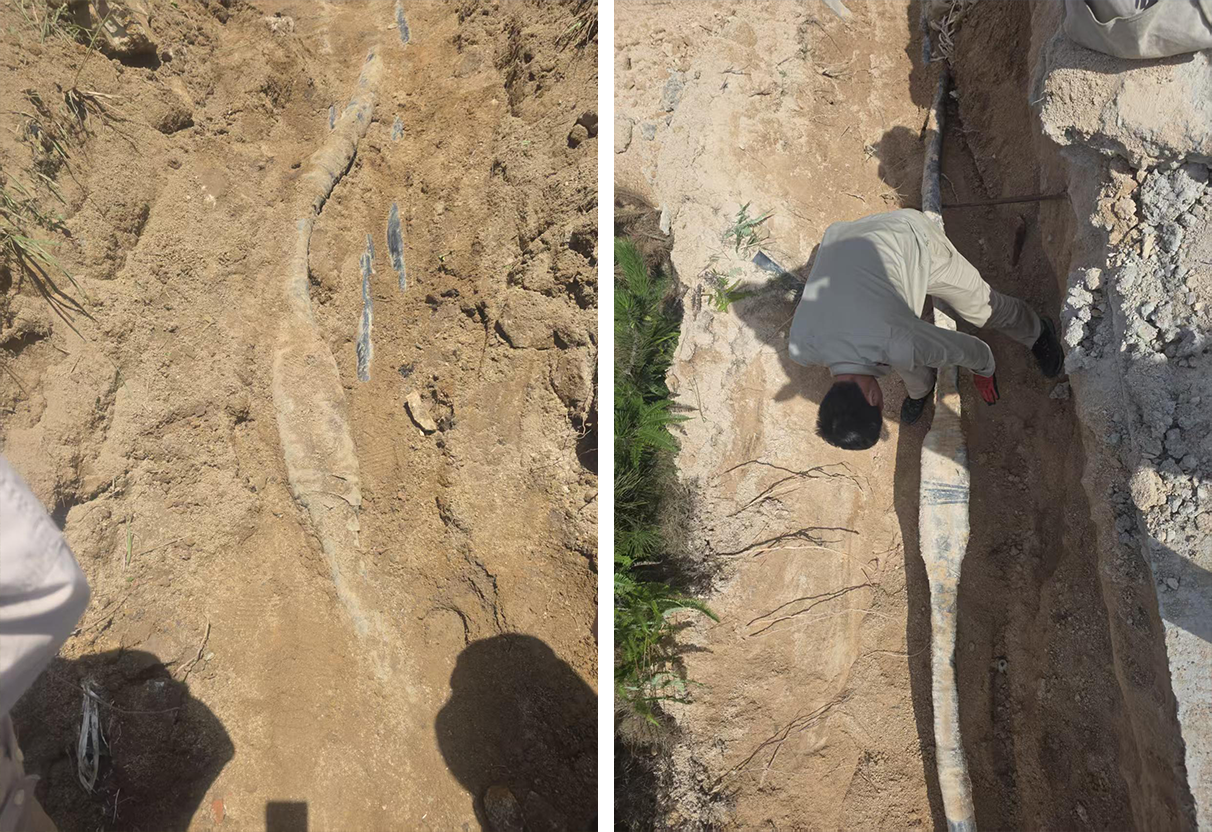

图5：中间接头挖掘现场与锯割
4、接头解刨

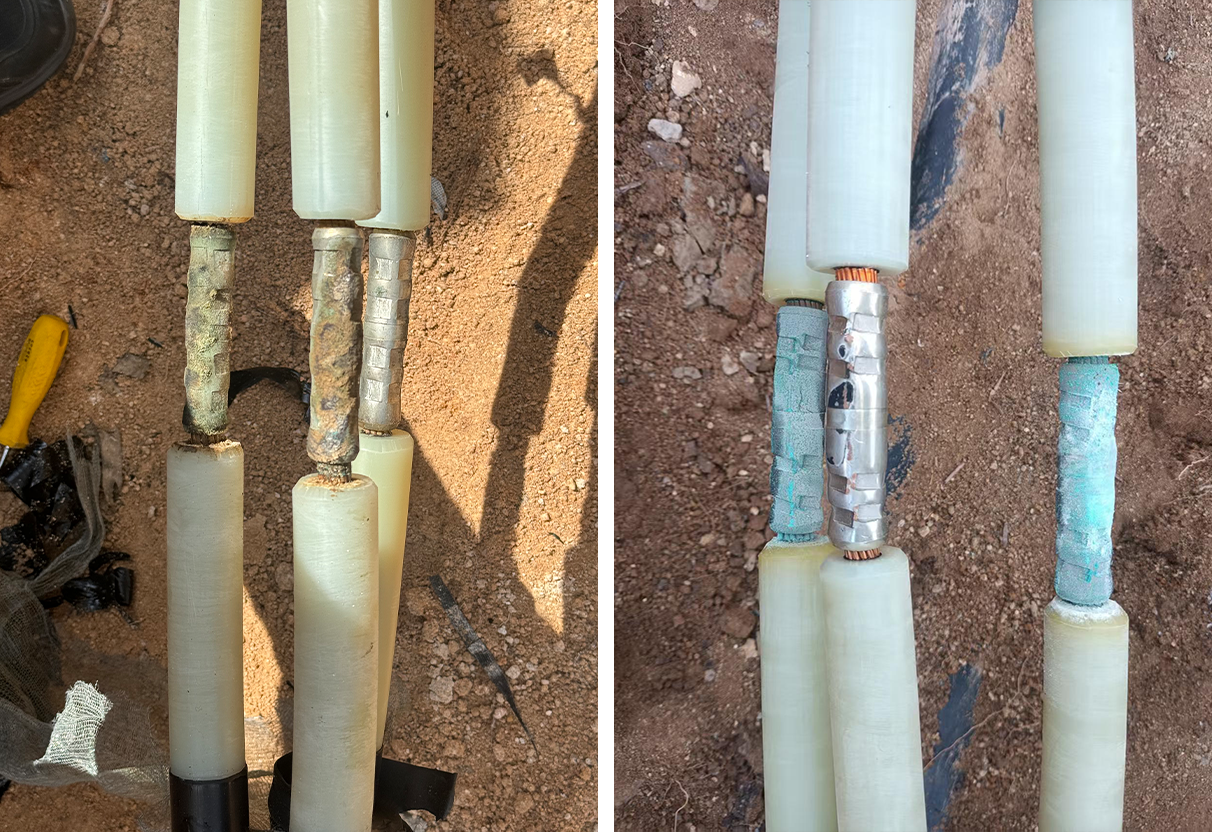

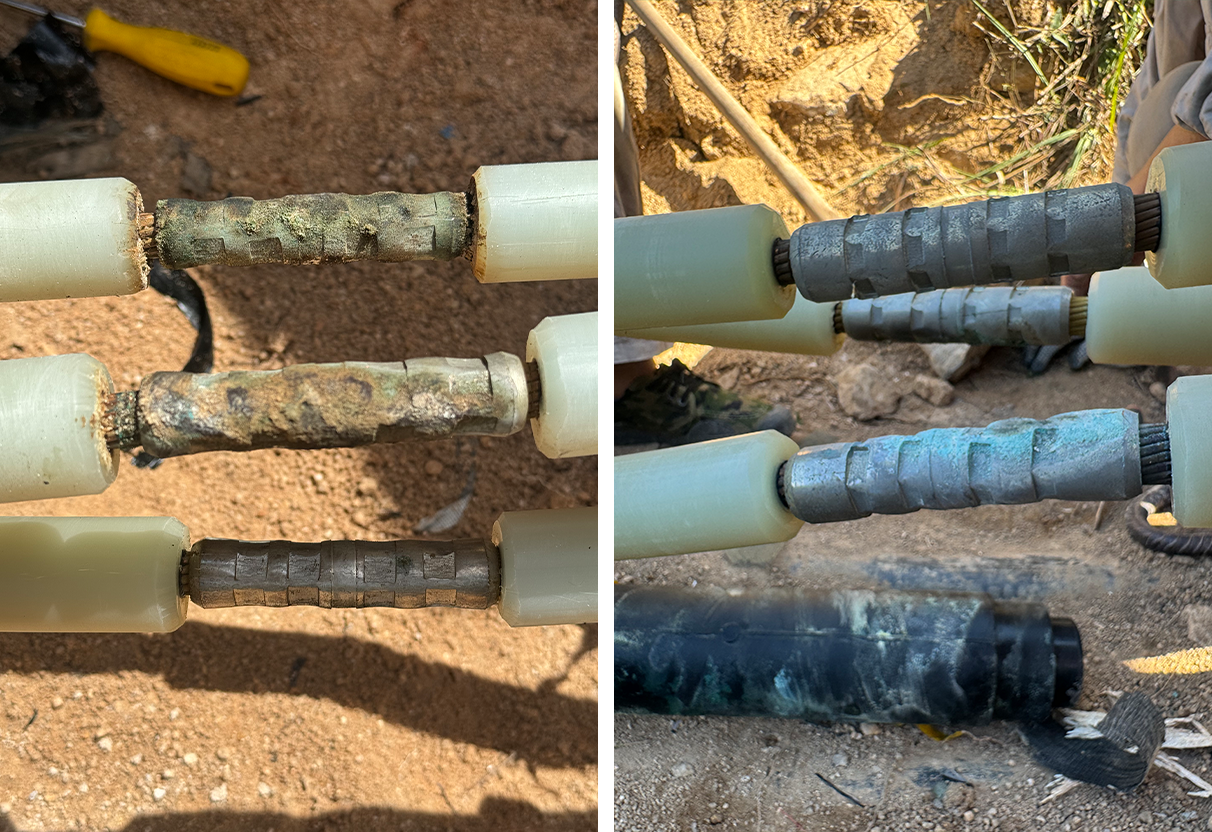

图6：部分中间接头解剖图
对三组中间接头进行开断后，发现绝缘恢复到100GΩ，电缆耐压后正常送电。
