某风电场某进线电缆至风机间电缆绝缘阻值较低，全线直埋敷设，为了保证安全供电，客户需要查找缺陷接头。
测试时间：2026年5月中旬
测试背景：该电缆绝缘阻值较低，全线直埋敷设，为了保证安全供电，客户需要查找缺陷接头。
测试地点：河口风电场；
测试人员：巴测电气团队人员；风电场站工作人员；山东博通工作人员。

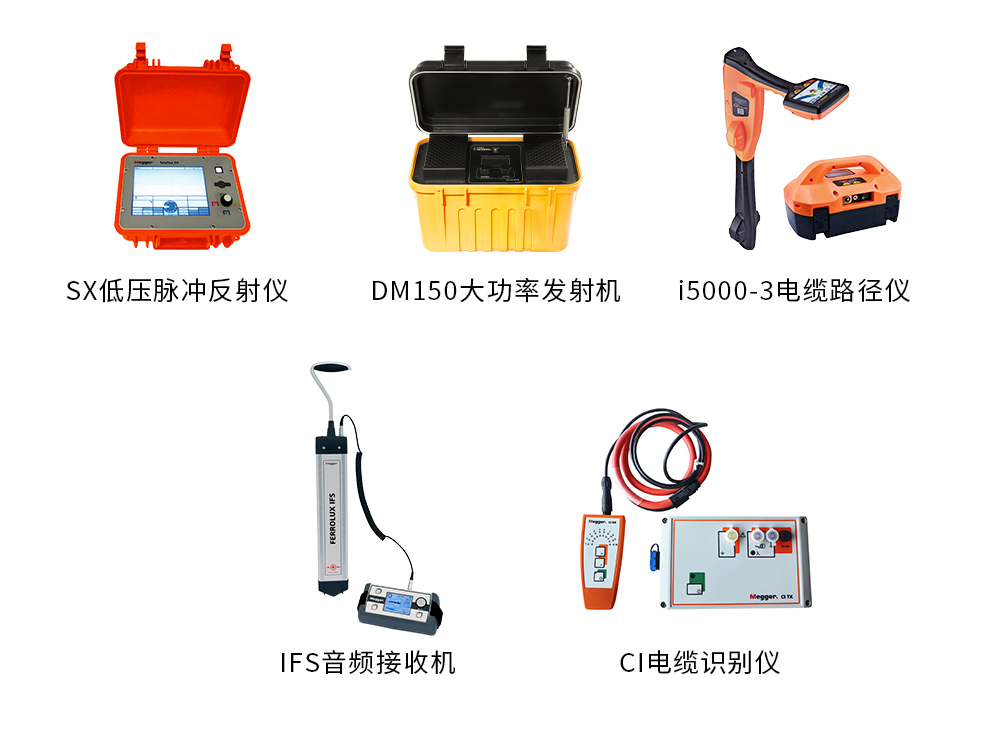

测试设备：SX低压脉冲反射仪、 DM150大功率发射机、i5000-3电缆路径仪、IFS接收机、CI电缆识别仪等仪器。
被测电缆：电缆为35kV三芯电缆，全长约14.17km（该长度是使用170m/us测试出来的）；全线直埋敷设、未预留接头井。
1、接头位置预定位
由于该电缆绝缘很低，并且最后需要在现场找到接头实际位置，我们首先需要知道该电缆究竟
存在几个接头，因此我们使用低压脉冲反射仪SX红黑夹子各夹一相，先对接头位置进行预定位。

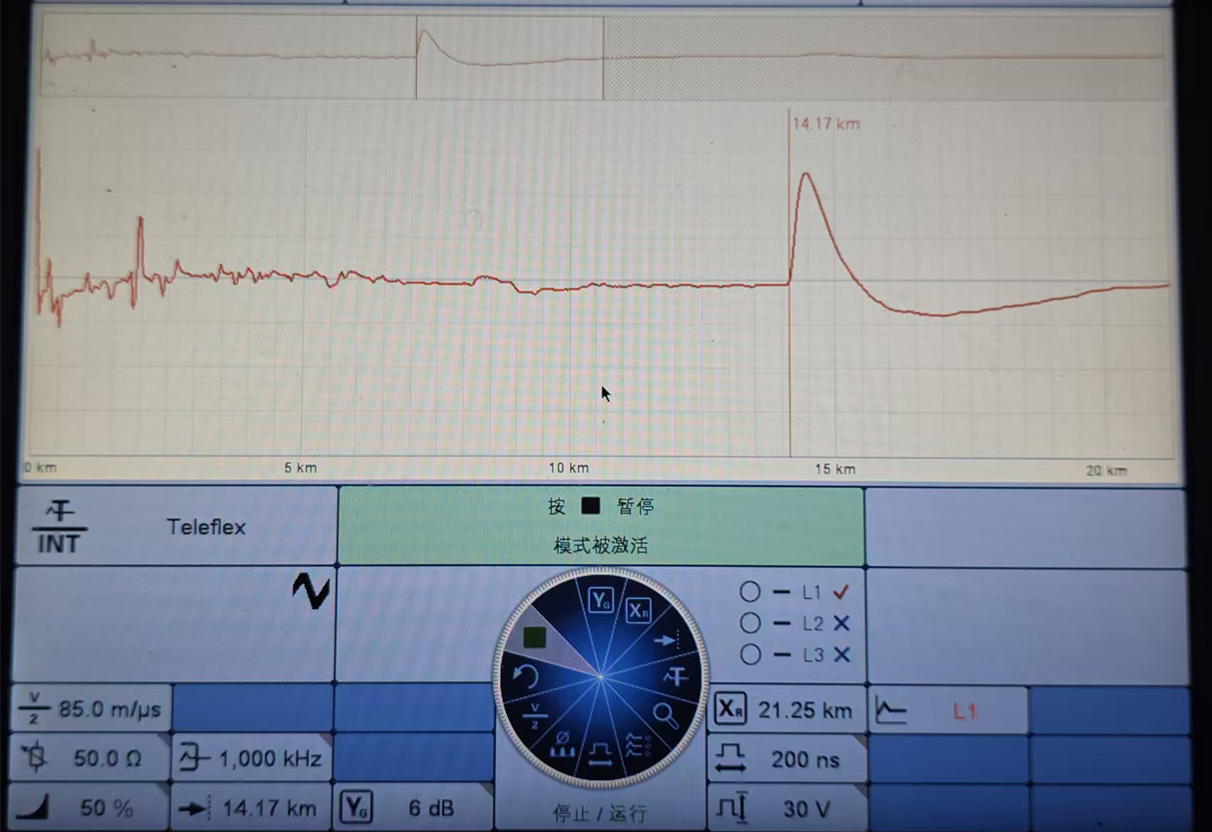

图1：低压脉冲图
结合客户介绍、低压脉冲图，以及山东博通的宽频阻抗进行综合判断，初步判断，该电缆的
472米、950米、1838米、1912米、11170米左右接头，宽频阻抗出现阻抗明显增大或者阻抗极性
反射偏转情况，需要优先进行处理。
2、电缆识别与接头查找
2.1 第一处缺陷查找
由于近端472米，客户知道具体位置，并且已经将中间接头挖出，但是挖出后发现此处存在
较多中间接头，因此首先进行电缆识别，识别结束后再进行处理。
CI电缆识别仪黄绿色保护接地，红夹子B相接线芯，黑夹子接地，该电缆B相末端接地，首先
进行近端识别，确定增益与信号强度，然后再进行目标识别，进而确定识别准确成功。

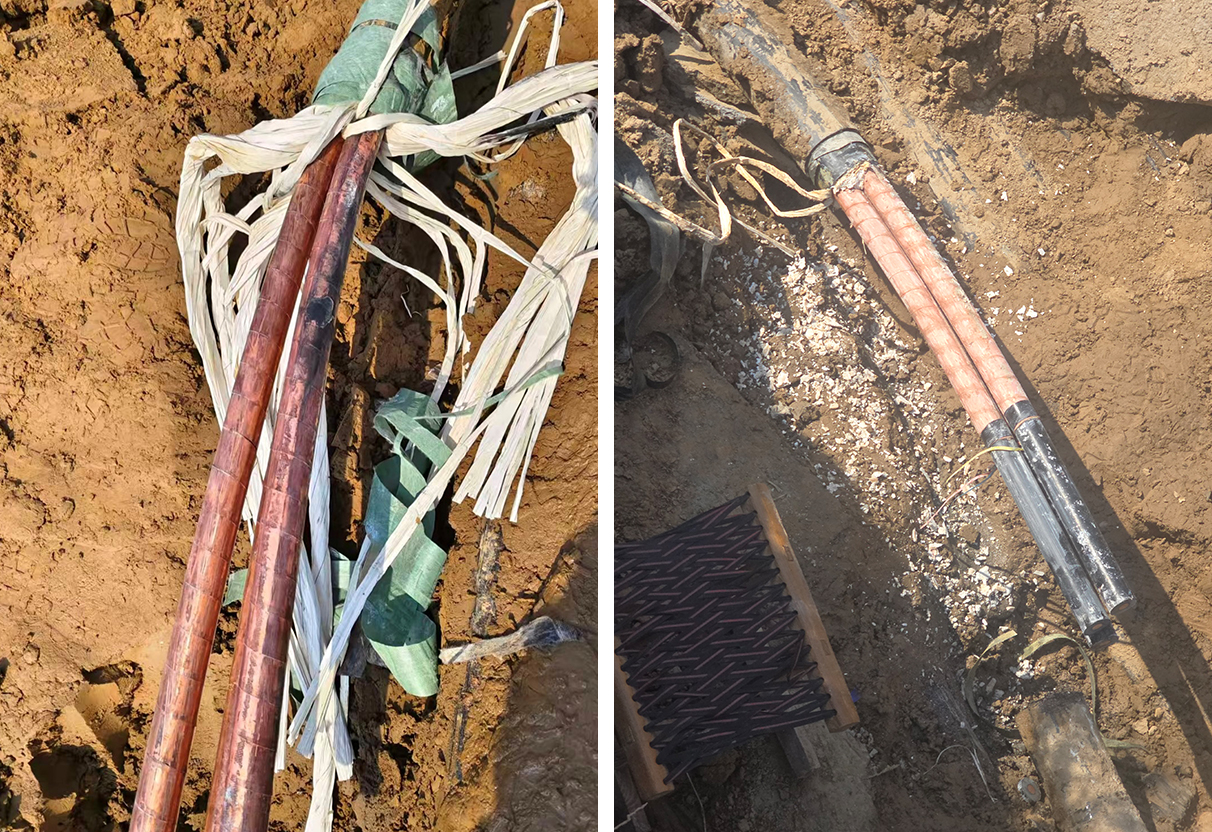

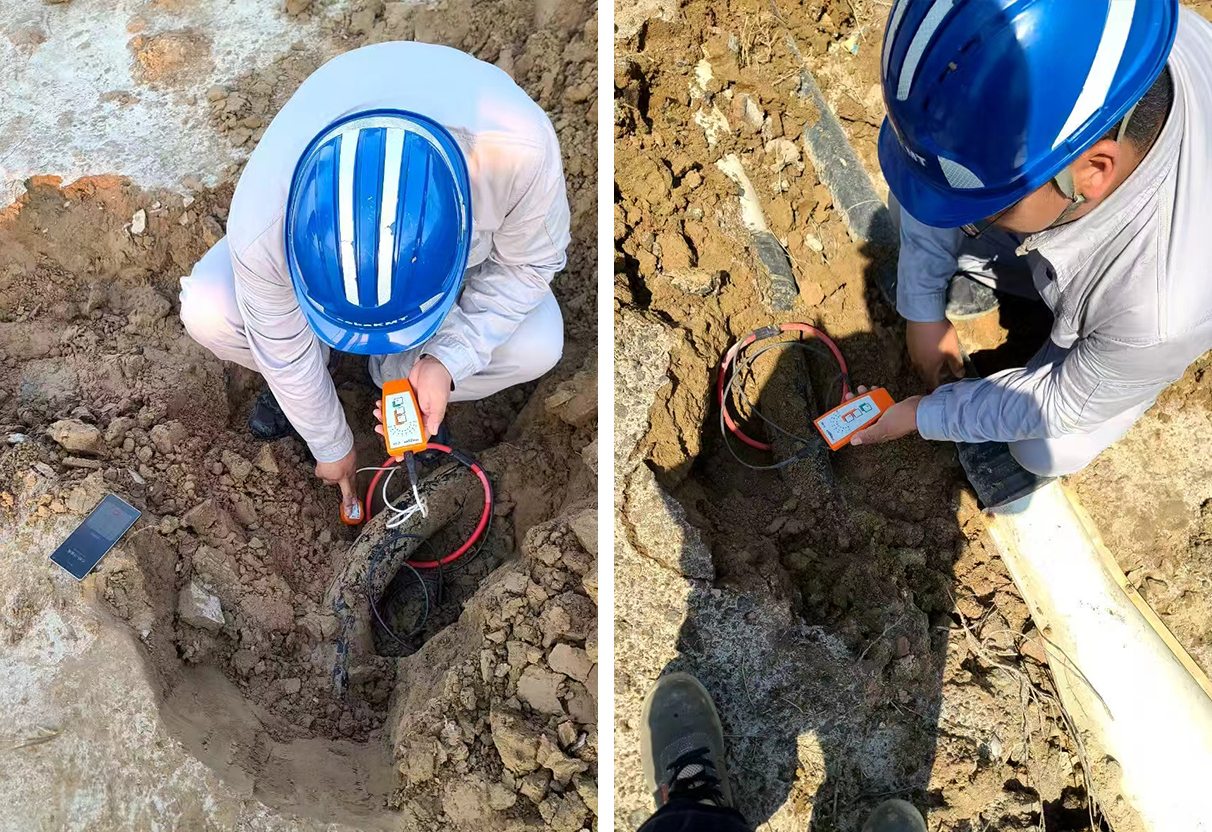

图2：近端识别与中间接头识别
2.2 第二处缺陷查找
紧接着进行第二处1838米与1912米处接头查找，由于天色渐晚，并未进行滚轮测距，由客户
根据图纸大概位置，带领到大概位置查找该2处接头，但是在该位置前后200米查找，始终未见接
头特征变化，判断可能是位置有偏差，计划次日先在地面进行滚轮测距，再查找电缆接头。
次日早上，首先进行滚轮测距，发现昨天晚上位置有误，客户确定位置与SX测试距离1838米
误差超过200米。

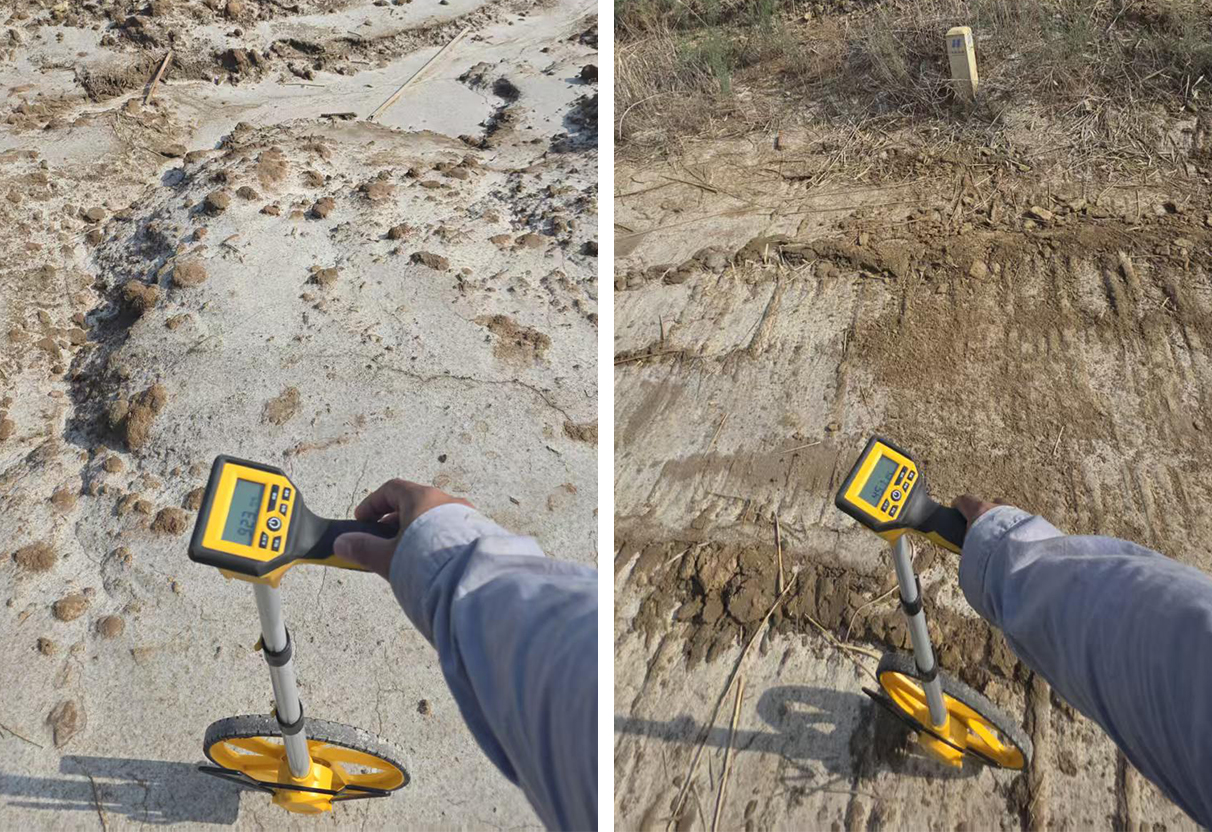

图3：滚轮测距
同时根据滚轮位置，发现1838米与1912米位置中间接头，由于海边涨潮落潮，2处中间接头
早就被海水冲刷出来了。所以同昨天一样，先进行电缆识别。
图4：1838米与1912米电缆中间接头识别
2.3 第三处缺陷查找
继续进行接头查找，在电缆始端，使用大功率发射机DM150，红夹子接A相，黑夹子接C相，
电缆末端AC短接。发射机采用640Hz频率，最大电流3A。同时将电缆路径仪发射机红夹子接在B相，
B相末端接地，频率为8.44kHz，辅助查找电缆路径。

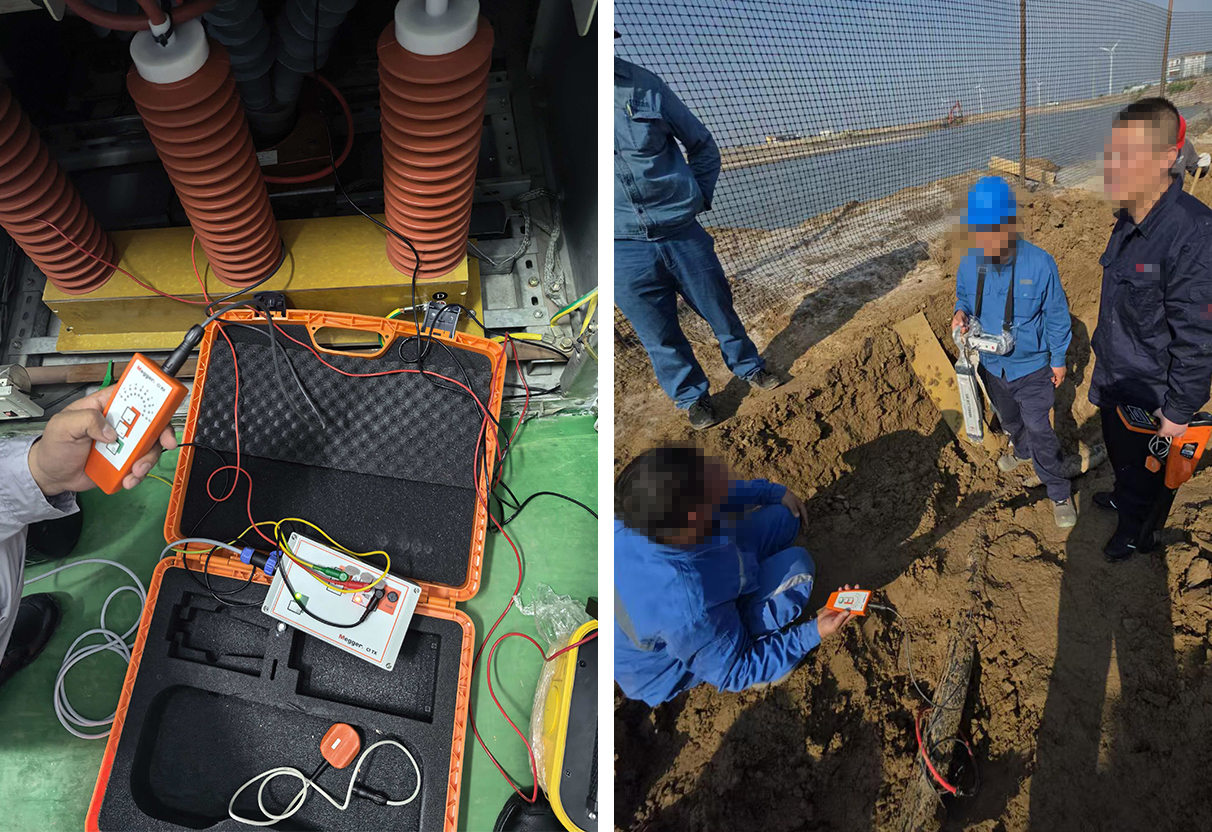

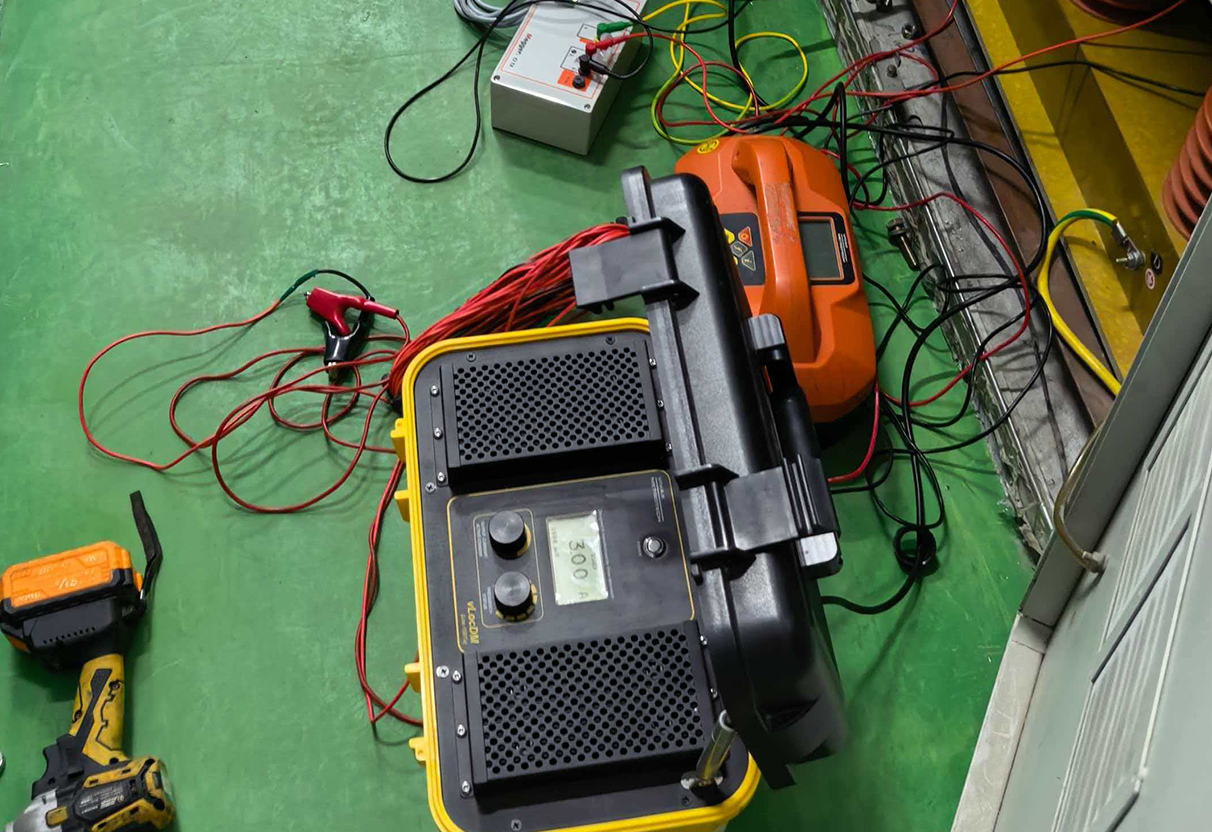

图5：大功率发射机现场接线

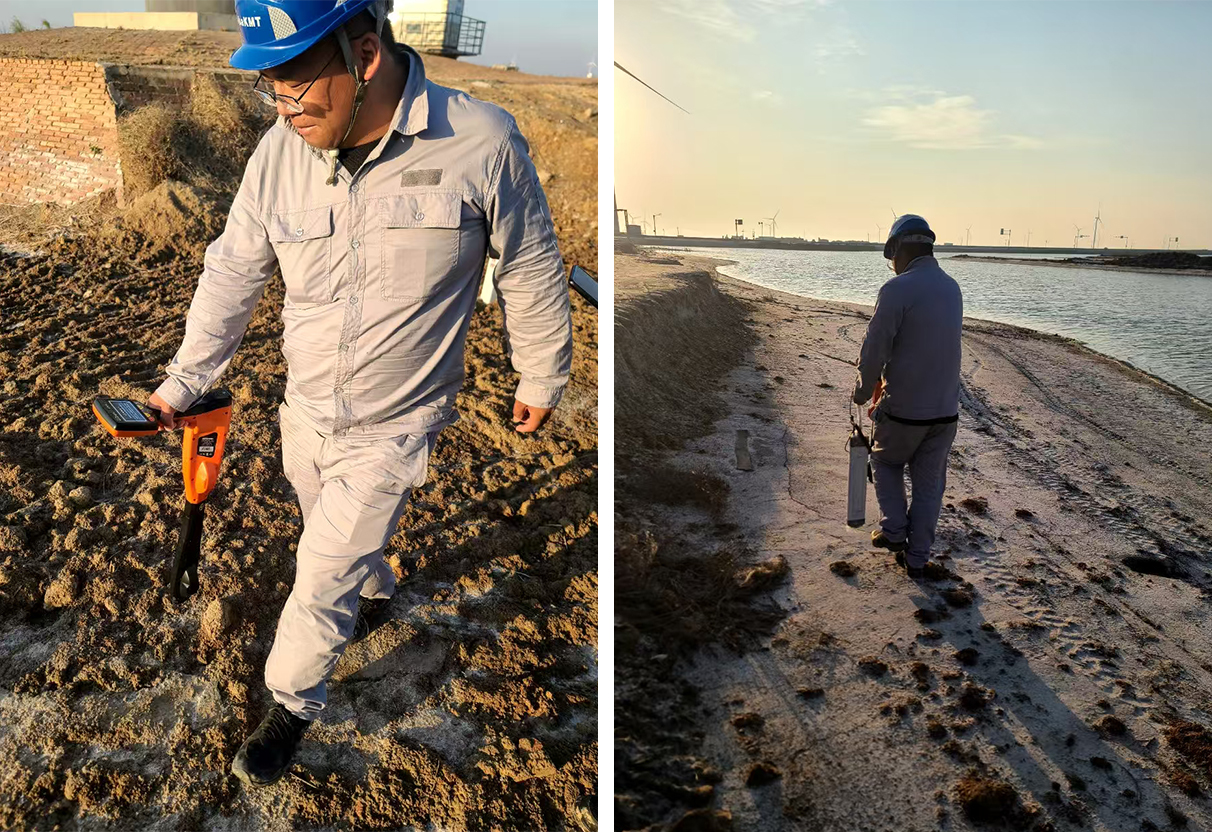

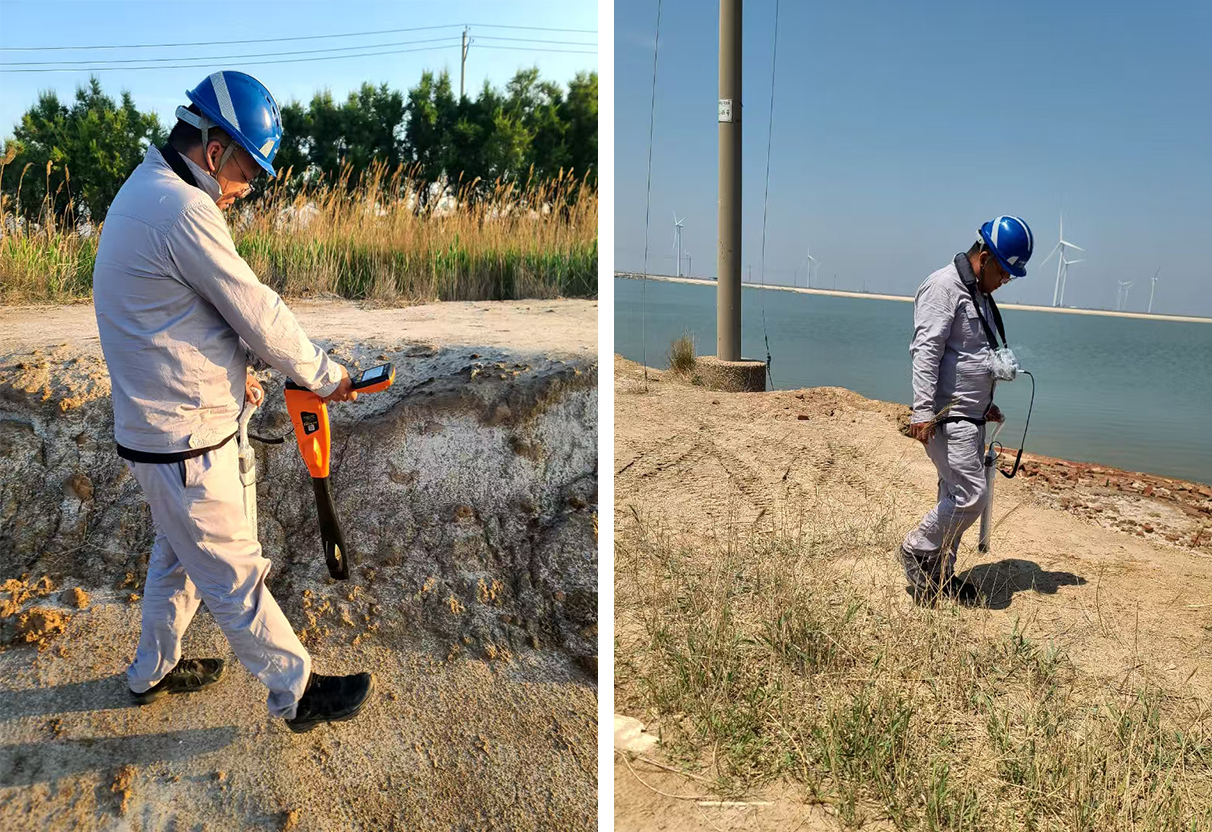

接下来进行11170米处中间接头查找，此处接头距离末端大概3km，因此首先根据导航和地图到
达大概位置。首先使用i5000-3电缆路径仪接收机进行路径查找，确保接下来中间接头查找时，
始终在电缆正上方。使用IFS接收机采用与DM150相同频率进行接头查找，在接头位置，接收机
信号会发生突变，并且伴随音频变化。最后在电线杆位置发现中间接头特征变化，确定此处为
中间接头。
图6：路径查找与中间接头查找
2.4 第四处缺陷查找
下午，采用同样方法，继续对950米接头进行查找，最后确定接头位置。
图7：950米中间接头查找

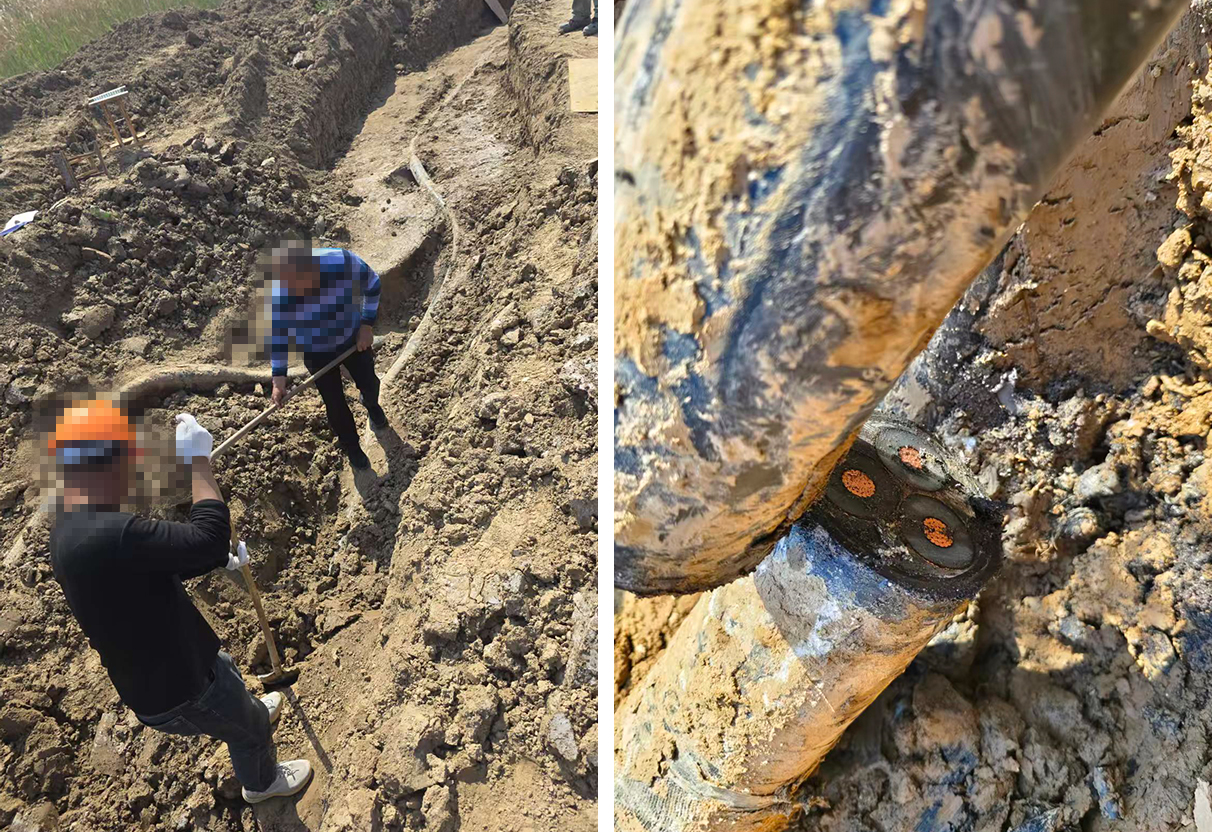

3、中间接头挖掘与锯割
对找到的部分中间接头进行挖掘、刺扎与解剖
图8：中间接头挖掘现场与锯割

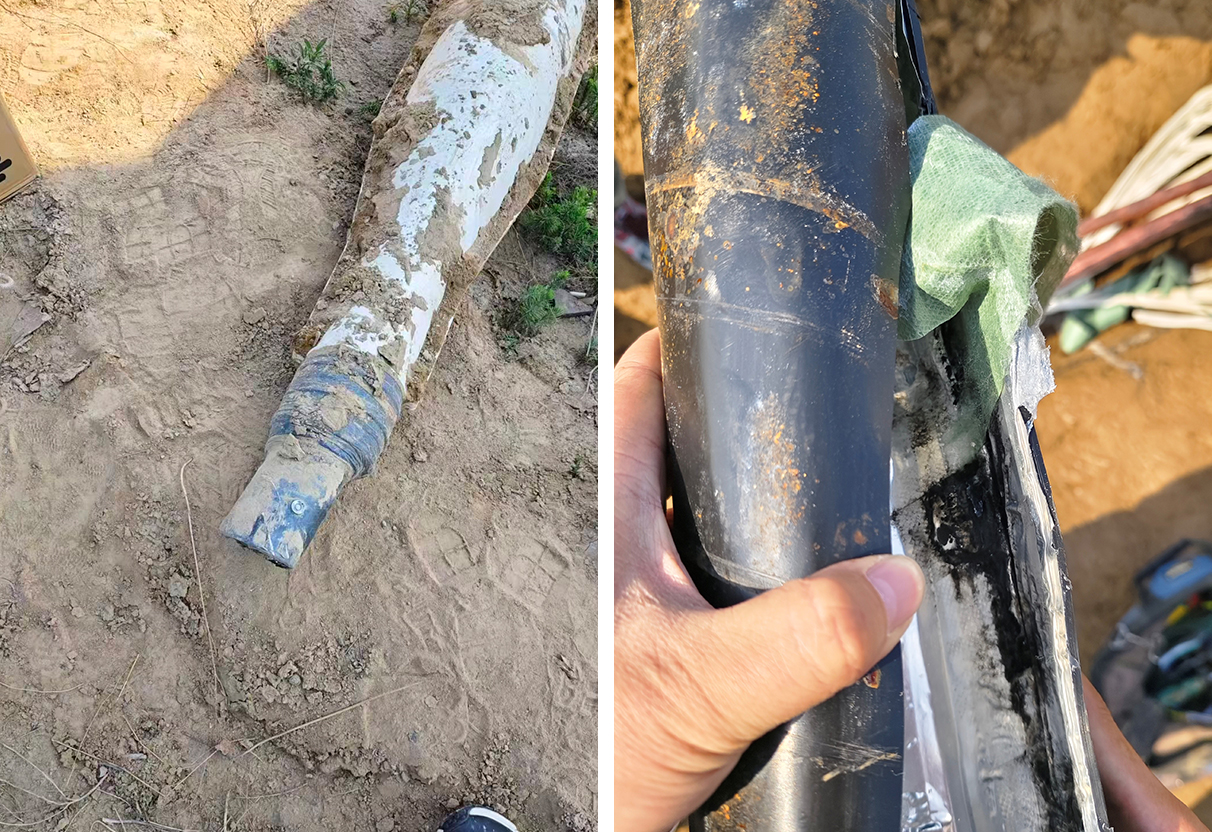

4、接头解剖
图9：部分中间接头解剖图
对优先处理的中间接头进行开断后，发现部分段绝缘绝缘明显上升，说明还有其他电缆中间
接头存在缺陷，由于时间关系，只能下次继续进行查找。
